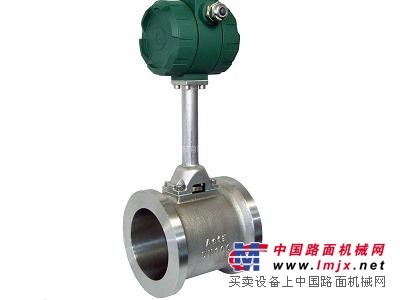

YJLU系列涡街流量计

金湖亿嘉仪表生产的YJLU系列涡街流量计有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

应用范围：

涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。

测量原理：

在特定的流动条件下，一部分流体动能转化为流体振动，其振动频率与流速（流量）有确定的比例关系，依据这种原理工作的流量计称为流体振动流量计。目前流体振动流量计有三类：涡街流量计、旋进（旋涡进动）流量计和射流流量计。
  从结构上来看涡街流量计由传感器和转换器两部分组成。传感器包括旋涡发生体（阻流体）、检测元件、仪表表体等；转换器包括前置放大器、滤波整形电路、D／A 转换电路、输出接口电路、端子、支架和防护罩等。近年来智能式流量计还把微处理器、显示通讯及其他功能模块亦装在转换器内。
  在旋涡发生体上面旋涡发生体是检测器的主要部件，它与仪表的流量特性（仪表系数、线性度、范围度等）和阻力特性（压力损失）密切相关，对它的要求如下。
1） 能控制旋涡在旋涡发生体轴线方向上同步分离；
2） 在较宽的雷诺数范围内，有稳定的旋涡分离点，保持恒定的斯特劳哈尔数；
3） 能产生强烈的涡街，信号的信噪比高；
4） 形状和结构简单，便于加工和几何参数标准化，以及各种检测元件的安装和组合；
5） 材质应满足流体性质的要求，耐腐蚀，耐磨蚀，耐温度变化；
6） 固有频率在涡街信号的频带外。

产品特点：

涡街流量计特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。

订货须知：

订货时请提供以下参数：

1.介质：名称、成分、状态、导电性或电导率
2.工作状态、正常、温度
3.工作状态、正常、压力
4.管道内外径，小、正常、流量
5.腐蚀性、磨损性，是否有负压
6.安装要求及环境：一体还是分体，信号输出，通讯方式，供电电源
7.安装环境：防护等级和防爆要求

售后服务：

金湖亿嘉仪表有限公司做为国内知名仪器仪表厂商，我们的产品以高品质著称并享誉全国，在业内客户中有着很高的信誉度。本公司主营电磁流量计,涡街流量计,磁翻板液位计,雷达物位计,液位计,压力变送器等相关系列产品。我们有着多年仪器仪表研发的经验与的服务团队，但高质量的产品永远是我们的要求！如需要了解更多有关仪器仪表的相关内容您可以访问金湖亿嘉仪表有限公司的官方网站或者电话与我们联系，咨询热线0517-86936880,18852321880 磁翻板液位计WWW.CHINA-YJYB.COM玻璃板液位计WWW.JHYJYB.COM电磁流量计WWW.CHINA-HAZK.COM

技术参数：

1、测量介质： 气体、液体、蒸气
2、口径规格 法兰卡装式口径选择 25,32,50,80,100
3、法兰连接式口径选择 100,150,200
4、流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s
正常测量流量范围 液体、气体流量测量范围见表2； 蒸气流量范围见表3
5、测量精度 0.9999级 1.49999级
6、被测介质温度:常温–25℃～100℃
7、高温–25℃～150℃ -25℃～250℃
8、输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V
9、脉冲占空比约50%,传输距离为100m
10、脉冲电流远传信号 4～20 mA,传输距离为1000m
11、仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃
12、材质 不锈钢, 铝合金
13、电源 DC24V或锂电池3.6V
14、防爆等级 本安型iaIIbT3-T6
15、防护等级 IP65
