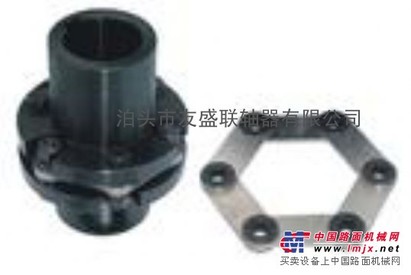

挠性膜片联轴器

膜片联轴器是挠性联轴器的一种。其补偿元件是由几组薄的金属片(一般为不锈钢薄板)用螺栓交错地与两半联轴器联结，每组膜片由若干片叠集而成，因此也常叫叠片联轴器。膜片联轴器靠膜片的弹性变形来补偿所联结两轴的相对位移，膜片不受温度和油污影响，具有耐酸、耐碱、耐腐蚀的特点，适用于高温高速有腐蚀介质T况环境的轴系传动，是我国重点推广的联轴器。联轴器安装螺栓不能用普通螺栓代替。安装螺栓应按要求转矩上紧。螺栓穿进方向不能装反。膜片有预拉伸或预压缩要求的，一定要确定好原动机与设备之间的起始位置，然后按要求加减联轴器上的调整垫片。联轴器与轴是锥孔配合的，一定要检查内孔的接触率。

膜片联轴器至少由一个膜片和两个轴套组成。膜片被用销钉紧固在轴套上一般不会松动或引起膜片和轴套之间的反冲。有一些生产商提供两个膜片的，也有提供三个膜片的，中间有一个或两个刚性元件，两边再连在轴套上。单膜片联轴器和双膜片联轴器的不同之处是处理各种偏差能力的不同，鉴于其需要膜片能复杂的弯曲，所以单膜片联轴器不太适应偏心。而双膜片联轴器可以同时曲向不同的方向，以此来补偿偏心。
