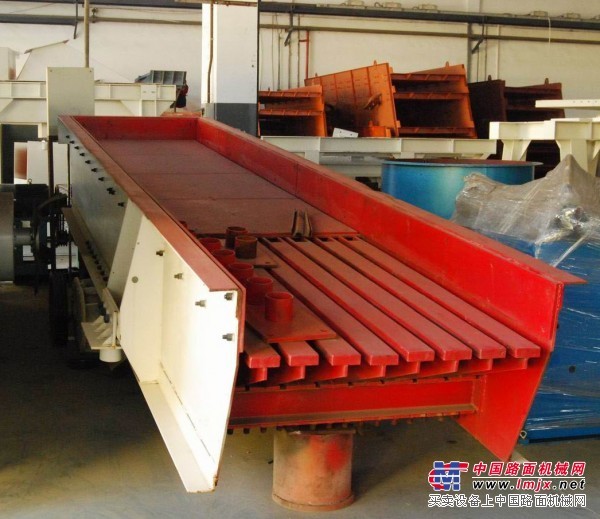

ZSW/GZD/GZG振动喂料机

主要技术参考

型号	料槽尺寸 (mm×mm)	进料 粒度 (mm)	处理能力 (t/h)	偏心轴 转速 (r/min)	功率 (kW)	重量 (t)	外型尺寸 (mm)
ZSW3896	3800×960	500	100-160	500-720	11	4.3	3882×1700×1350
ZSW4911	4900×1100	580	120-280	500-800	15	5.5	4957×1850×1350
ZSW5911	5900×1100	600	200-350	500-800	22	6.1	6000×1840×1400
ZSW6013	6000×1300	600	400-560	500-800	22	7.5	6082×2000×1450
ZSW6015	6000×1500	800	460-575	500-800	30	8.7	6086×2200×2099
ZSW6018	6000×1800	800	600-800	500-800	37	11.8	6310×2523×2510
GZD2575	2500×750	300	50-80		1.5×2	1.3	2580×1430×600
GZD3070	3000×700	350	60-90		3×2	2.7	3260×1200×850
GZD3090	3000×900	450	80-140		3×2	3	3260×1200×850
GZD8012	1200×800	200	80-160		1.2×2	0.5	2580×1430×600
GZD1014	1400×1000	300	160-300		1.5×2	0.7	3260×1200×850

产品简介;

振动喂料机广泛用于冶金、煤矿、选矿、人工砂石、建筑垃圾回收、建材、化工、磨料等行业的破碎、筛分联合设备中。用于把块状、颗粒状及粉状物料从贮料仓库或漏斗中均匀连续或定量的给到受料设备中。在破碎生产线中，本产品可为破碎机械连续均匀的给料，并对物料初筛分。

产品特点；

1. 对各种矿岩特别是粘性矿岩物料适应性较强，并可在多尘或含水较多的环境下工作
2. 可采用封闭式结构机身，防止粉尘污染。
3. 本产品采用双偏心轴为激振源，振幅稳定，保证受振矿岩稳定的流动性；
4. 本产品易损件少；振动耗电少，节能显著。

工作原理；

振动喂料机是由给料槽体、激振器、弹簧支座、传动装置等组成。槽体振动给料的振动源是激振器，激振器是由两根偏心轴（主、被动）和齿轮副组成，由电动机通过三角带驱动主动轴，再由主动轴上齿轮啮合被动轴转动，主、被动轴同时反向旋转，使槽体振动，使物料连续不断流动，达到输送物料的目的。

结构示意图；
