混凝土钻孔取芯机 钻孔好帮手

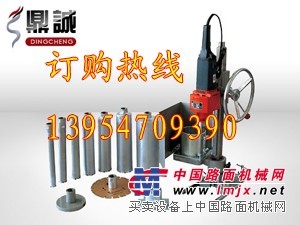

HZ-15型混凝土钻孔取芯机  钻孔取芯机 混凝土钻孔取芯机

技术参数

    钻孔直径：                         Φ150mm

    钻孔深度：                          400mm

    进给方式：                               手动

    主轴转速：                            500～1000r/min

    钻头形式：                          人造金钢石薄壁钻头

    配套电机：                             单相串激电机

    功率：                                2.2KW-2.5KW

电压：                                     220V

外形尺寸：   长*宽*高               470×235×880mm

备注说明：钻头另算

金刚石钻头 ￠50   ￠100   ￠150 （另有其他多种规格钻头可配）

结构原理

    本机器主要有以下几部分组成（如图）：

1、机架（4）：其立柱上装有齿条，在其底座上装有四只调节螺钉（５）。

2、滑座（1）：套在立柱上，其内部的齿轮与立柱上的齿条组成齿轮副，转动进给手柄，使滑座沿着立柱上下移动。

3、齿轮箱（2）：固定在滑座上，其主轴上装有钻头（3），随着滑座作进给运动，从而达到钻孔的目的。

产品用途

HZ-15型混凝土钻孔取芯机主要用作对于建筑、公路、机场、码头、大坝等硬化混凝土钻孔取芯，具有操作简单，移机方便，钻孔取芯准确，芯样表面光洁，且对芯样不发生意外破坏，是公路交通部门、建筑部门及相关大专院校不可缺少的设备。本机符合GB11818-89《混凝土钻孔取芯机技术要求》的标准。

另外，本钻机可对其它非金属脆硬材料，如耐火材料、陶瓷、玻璃、岩石也同样可进行钻孔取芯。

使用方法

    1、将本机移至需钻孔取芯处，在底座上拧上四只调节螺钉（5），调节机器水平，并在地面上预埋M16的铁膨胀螺栓，以固定本机。

    2、按钻孔的尺寸要求装上钻头。

    3、接通水源，检查钻头内是否有水漏出。

    4、打开电源开关，空转几分钟，并转动进给手柄，进行钻进。

注意事项

    1、钻孔时，应保证进给速度均匀，大约为3～5cm/min左右，如发现钻头受卡，可适当降低进给速度，必要时可将钻头提升一段，然后再慢慢钻入，忌硬性钻进，以免打坏钻头及机器。

    2、整个钻进过程中必须保持充分水冷却。

    3、钻孔结束时，只有将钻头脱离工件时，才可停机。

    4、钻进过程中，不得超载，当电机温度超过70℃，（手感烫手），应降低加载力，并更换新钻头。

六、维护和检查

   1、定期检查各部件连接处，如有松动应及时调整。

    2、钻头装入时，应在两螺纹处加入钙基润滑脂。

    3、钻孔结束后，将钻机各部分擦洗干净，并在立柱及齿条上加润滑油。

4、每隔半年换减速箱内的润滑脂。
