您当前的位置：供求首页> 整机平台> 路面机械> 其他> 多功能洒水车东风福瑞卡洒水车现车抢购13886883160
  • 多功能洒水车东风福瑞卡洒水车现车抢购13886883160 多功能洒水车东风福瑞卡洒水车现车抢购13886883160
  • 多功能洒水车东风福瑞卡洒水车现车抢购13886883160

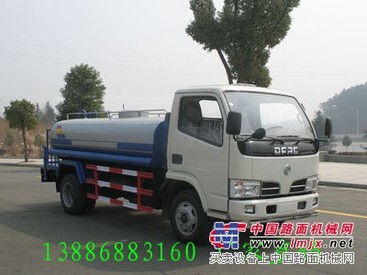

多功能洒水车东风福瑞卡洒水车现车抢购13886883160

价  格：

￥

90000元/ 辆

共被查看 64 次

更新日期:2012-12-25

有效期至:2013-06-23

产品品牌：

规格型号：国三排放

价格：90000元/辆

所在地区 : 湖北随州

产品分类 : 其他

留言询价
收藏此商机
一、洒水车用途
洒水车主要由二类汽车底盘、水罐、管路系统等部件所组成。本车型适用于各种路面的冲洗、洒水作业，还能用于园林喷药、浇水、应急消防。其主要功能有：前冲、后洒、侧洒、高炮、自吸、消防六项功能。
二、工作原理
洒水车是利用本车发动机动力通过取力器驱动车载洒水泵，从进水口向本车罐体中的水通过管道输送到各个喷头，从而实现各种功能。
三、基本组成部分：
1、汽车底盘：采用东风载重汽车底盘，在改装后，其整车性能与原车相同，使用操作时应按载货汽车使用说明书进行操作。
2、取力箱：装于变整箱上，有左置和右置两种型式，主要功能是将发动机动力取出，通过传动轴传递给车载水泵，其操作功能见取力器使用说明书。
3、水泵：为自吸式洒水泵或离心泵，其性能及参数详见油泵说明书。
4、洒水管道：洒水车的管道包含进出口、前冲、后洒、侧喷、高压炮、四位三通球阀、滤网三通等。
5、水罐结构为椭圆柱或梯形体，用优质钢板制成，整个罐体分单仓或多仓，仓内可分室，中间隔板下端有通孔，每仓之间焊有分仓加强防波隔板，以减轻汽车行驶时罐体内水的冲击和提高罐体的强度。为了防止锈蚀，罐体外表涂防锈漆及装饰漆。
6、罐口为直径Φ410mm的孔，以供维修保养进出罐体之用。大盖由卡箍及螺栓紧固在罐口颈上，小盖板由一个支销和一个耳板将其与大盖板连接在一起，顺时针转动小盖上手柄，可使小盖板压紧。反转，脱开耳板后，小盖板可打开用于加水。
7、洒水车喷头阀门采用球阀，结构如图所示。球阀由阀体调整座、密封环、球阀、阀杆手柄等部件组成，搬转手柄90°即可实现球阀的开关，球阀配合松紧可旋转调整以达到要求。
8、洒水车进出水控制阀采用的为四位三通球阀，结构如图所示，在使用过程中，阀杆上红点所对应的方向表示此方向处于关闭状态。图示的位置表示A方向处于关闭状态，B与C相通。
四、操作规程
1 使用前的准备工作
（1）当洒水车利用河沟、池塘作为水源时，注意吸水管端部全部没入水中。
（2）离心式洒水车水泵每次吸水前，必须向水泵加入一定量的引水，加完后必须关闭加水口。自吸式水泵次使用时，需要加引水。
（3）以后则不必再加引水。
（4）检查变速箱内润滑油面，以到油面螺栓孔的下缘为准，不足时添加齿轮油。
（5）检查变速箱操纵杆，使之处于空档位置，检查取力箱操纵手柄位置，使之为水平向右位置，检查油门控制器，使其为小。
2 洒水泵的操纵
（1）启动
1.1连接好有关管道，启动发动机，踏下离合器踏板，打开取力箱操纵开关，使之挂档。（洒水车无论是在吸水前，还是在洒水前，取力装置挂档都必须在停车时进行）
1.2通过油门控制器，可控制洒水泵的工作转速。
（2）停止
将油门控制器推进，调速为小，踏下离合器踏板，将取力器操纵开关扳回至原位置，使取力箱脱档。
3 使用后的检查
（1）检查取力器操纵开关是否回位，检查油门控制器是否为小位置。
（2）检查阀门手柄位置，均应为关闭状态。
五、各作业操纵使用说明
（1）向罐内加水:水可以通过罐口加入，也可通过泵给罐内加水，其操作程序是：在进水口上接一水管，水管接通水源，四位三通球阀的标记拧到A位置，使B-C相通，打开球阀1，同时关闭进水口球阀2及其他所有喷头球阀，向后拉动取力器开关，使水泵开始工作，即可向罐内加水，停止工作时，开关回位。
（2）洒水：将四位三通阀1的标记拧到B处，使A-C相通，关闭球阀1和2及不用的洒水喷头，打开要用的洒水喷头，拉动取力器开关，使水泵工作，即可开始洒水，停止工作时取力器开关回位，并将各阀门回味。
（3）流动泵站：可通过本车水泵，将甲地的水抽到乙地。其操作程序是在
进水口位置接通水源，在出水口的位置接通储存水容器，将四位三通阀的标记拧到A位置，使B-C相通，打开球阀2，关闭球阀1及所有洒水喷头，拉动取力器开关，使水泵开始工作即可起到泵站的作用，停止工作时各开关回位。
（4）作消防用：洒水车也通过本车水泵和消防接口作为应急消防用，其操作程序是在消防接口接消防设备，打开消防接口球阀，关闭球阀1和2，关闭其他洒水喷头，将四位三通阀的标记拧到B位置，使A-C相通，拉动取力器开关，使水泵开始工作，此时即可通过消防接口向外提供消防用水。停止工作时各开关回位。
六、洒水车的维护与安全
1、汽车底盘和发动机部分的使用和保养，按载重汽车使用说明书执行。
2、水泵的使用和保养，严格按其使用维护说明书执行。
3、水源不能有过多杂质，过滤器网应该经常拆洗。
4、冬季来临前，洒水车应将水泵和水管内的水放空，以防冻裂。
5、洒水车吸水时进水管系统必须保持一定的真空度，才能将水吸入箱内，故进水管系统务必密封可靠
6、每次工作完毕后，均应将各阀门手柄扳至关闭状态。
7、各阀门一般不应处于半开状态，以免影响密封性能。
8、每次工作完毕后，均应及时盖上进、出口外端的堵盖。
9、水装载量不宜超过额定装载质量（按水的密度折算）。
10、取力装置挂档都必须在停车时进行。
11、当需进入水罐内工作时，应注意通风良好，罐外须有人防护。
七、故障原因 排除故障方法
1、进水管路不密封 逐段检查，排除漏气地方的故障
2、发动机转速太低达不到所需要的真空度 调整油门使转速至水泵的额定转速
3、吸水高度大于允许吸水高度 吸水垂直高度应小于5米
4、进水管路严重封塞 疏通管道，检查滤网
5、密封件损坏影响真空度 更换密封件
6、水泵无饮水 加饮水
八、随车技术资料
1、汽车底盘使用说明书与相关资料；
2、洒水泵使用说明书；
3、取力器使用说明书；
4、洒水车使用说明书；
5、整车合格证。


产品名称：
东风福瑞卡环卫绿化洒水车
底盘型号：
EQ1060TJ20D3
上户吨位：
2935kg
产品价格：
面议

产品详细参数如下：

Main technical parameter
Name vehicles
车辆名称:
东风福瑞卡环卫绿化多功能洒水车
Dimensions
外型尺寸(长×宽×高)(mm)：
5990*2050*2300
Chassis models
底盘型号：
EQ1060TJ20D3
Dimension of tank
罐体公告尺寸(mm)：
3300*1500*930
The total mass
总质量(Kg)：
6495
Approach /departure angle
接近/离去角：
19/13
Rated contained mass额定载质量(kg):
2935
前悬/后悬：
1032/1658

整备质量(kg):
3365
Max speed
车速(km/h):
95
Engine Model
发动机型号：
YC4F90-30
CY4102-C3F
SD4BW70-3R
Engine capacity
发动机排量(ml)：
2659
3856
2545
Engine power
发动机功率：
66
70
70
Engine manufacturers
发动机生产商：
广西玉柴机器股份有限公司
东风朝阳柴油机有限责任公司
江苏四达动力机械集团有限公司
Based on standard chassis
底盘依据标准：
   GB3847-2005,GB17691-2005国Ⅲ
Shaft number
轴数：
2
Front wheelbase
前轮距：
1506
Wheelbase
轴距(mm)：
2
Rear wheelbase
后轮距：
1466
Several tire
轮胎数：
6
Tire specifications
轮胎规格：
7.00-16
Combustion types
燃烧种类：
柴油diesel oil
Number of leaf spring(F/R)钢板弹簧片数：
8/9+5,6/8+4
Axle weight
轴荷：
2595/3900
Person in cab
驾驶室乘人数：
3
Function
产品功能及介绍：

前冲(喷)后撒，带侧喷，后置工作台，平台上安装绿化洒水高炮（炮喷射形状可调：直冲状、大雨、中雨、毛毛雨，可连续调节，360旋转，射程>=28米）。
It provides front washing and rear sprinkling with spurting aside. A wording platform is fixed at the rear of the tank, and high-pressure sprinkling cannon is installed on the platform(the sprinkling water can be adjusted to concurrent shape, heavy rain, light rain and drizzle shape in continuous turn of 360 with shot range>=28m).
垂直吸程>6米，洒水宽度>14米，射程>28米。
Vertical sucking range>6m；spray width >14m；spray range >28m.
带自流阀，消防接口。带自吸泵，可将池塘的水直接吸入罐体内。
With gravity-flow valve, fire fighting hydrant, and with self-priming pump which can suck in water from pond direct.

  洒水车说明:
　　☆操作系统：主要由发动机带动变速箱，变速箱上安装的取力器带动洒水泵，洒水泵产生动力，将罐体内部的液体通过管网喷洒出去。工作范围：自吸高度:≤7m，洒水宽度:≥14m，射程：≥28m；可调节成柱状，射程≥28m；也可调节成雾状，射程≥15m。
　　1.吸水作业
　　(2)打开走台箱边门，取出吸水胶管，使之向后摆动，无弯折现象。
　　(3).将吸水胶管尽可能深的抽入水中，保证管端在作业过程中始终距液面300mm以下。
　　(4).将四通阀手柄推至与地面垂直。
