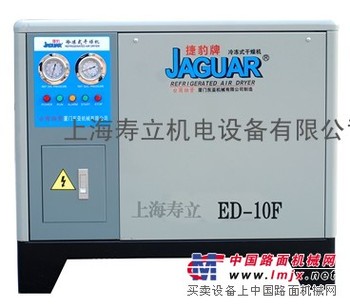

冷干机|冷冻式干燥机|风冷常温冷干机|ED-10F

品牌：台湾捷豹      型号：ED- 10 F    排气量：1.5m³




台湾捷豹冷干机的工作原理

1、通过降低被干燥空气的温度，使压缩空气中的水份析出，从而达到使压缩空气干燥的目的。
2、冷干机采用了降温结露的工作原理，主要由压缩空气流程、制冷剂流程和电气控制系统三部分组成。

冷干机的工作流程

捷豹冷干机压缩空气流程
压缩空气首先进入（高温型）前置冷却器进行气-气（风冷）或气-水（水冷）的热交换，除去一部分热能，然后进入冷热空气交换器（预冷器），和已经从蒸发器出来被冷却到压力露点的冷空气进行热交换，使压缩空气的温度进一步降低。之后压缩空气进入蒸发器，与制冷剂进行热交换，压缩空气的温度降至0-8°C，空气中的水份在此温度下析出，通过气水分离器分离后，经过自动排水器排出。而干燥的低温空气则进入冷热空气交换器进行热交换，温度升高后输出。

台湾捷豹冷干机制冷剂流程

制冷压缩机排出的高温、高压制冷剂气体，进入冷凝器，放出热量，冷凝为液体，液态制冷剂通过节流机构（毛细管或膨胀阀）降压、降温而成为低温的气液二相状态进入蒸发器，与被干燥空气进行热交换而汽化，过热气体出蒸发器后，进入制冷压缩机进行下一个循环。
编辑本段

台湾捷豹冷干机选用方法

主要考虑处理流量、压力露点、使用环境以及电压等。当压缩空气的压力高、温度低、且处理空气量小时，则得到低压力露点。


台湾捷豹冷干机的使用注意

1）不要放在日晒、雨淋、风吹或相对湿度大于85%的场所。不要放置在灰尘多、有腐蚀性或可燃性气体的环境中。不要放置在有振动、冷凝水有冻结危险的地方。不要离壁面太近，以免通风不良。不得已需在有腐蚀性气体的环境中使用，应选用铜管经防锈处理的干燥器或不锈钢热交换器型的干燥器。应在环境温度40℃以下使用。
2）压缩空气的进口不要接错。为便于维修，要确保维修空间，应设置旁通管路。要防止空压机的振动传给干燥器。配管重量不要直接加在干燥器上。
3）排水管不要向上立着，不要打折或压扁。
4）电源电压允许波动小于±10%。应设置适当容量的漏电断路保护器。使用前必须接地。
5）压缩空气进口温度过高、环境温度过高（40℃以上）、使用流量超过额定处理空气量、电压波动超过±10%、通风太差（冬季也要换气，否则室温也会升高）等情况下，保护电路会发挥作用，指示灯灭，停止运转。
6）当空气压力高于0.15MPa时，常开式自动排水器的排水口才能关闭。空压机的排水量太小时，排水口处于开启状态，有空气吹出。
7）压缩空气质量差，如混入灰尘和油分，这些赃物会粘附在热交换器上，降低其工作效率，同时排水也易失效。希望在干燥器进口设置过滤器，并要确认一天排水不少于一次。
8）干燥器的通风口每月要用吸尘器清扫一次。
9）接通电源，待运转状态稳定后，再接通压缩空气。停止运转后，必须等待3min以上才能再起动。
10）若使用自动排水器，应经常检查其排水功能是否正常。要经常清扫冷凝器上的灰尘等。要经常检查冷媒的压力，可判断冷媒是否泄漏及冷冻机的能力是否有变化。要检查排除冷凝水的温度是否正常

【台湾捷豹冷干机安装标准】
1、水平放置在水泥地面即可。
2、从空压机出口到冷干机入口管道要作防锈处理，不得造成蓄水的管道弯角。
3、与周围设备、墙壁保持1米以上距离，以利于操作、检修和日常维护；
4、应保持通风畅通。
5、装卸、搬运、安装时应避免较强的震动及较大角度的倾斜。
6、在冷干机进口管道上要加装修理阀和旁路阀。
7、安装在活塞式空压机后面时，为防止震动、脉冲，需要在前面安装缓冲储气罐。

【台湾捷豹冷干机使用要求】
1、使用工况：详见资料、机器铭牌，或由专业技术人员告之。
2、环境温度不宜低于2℃，以免冷冻机油冷凝补充不及时，压缩机缺油烧毁。
3、不要放在日晒、雨淋、风吹或相对湿度大于85%的场所。
4、不要放置在灰尘多、有腐蚀性或可燃性气体的环境中。
5、不要放置在有振动、冷凝水有冻洁危险的地方。
6、不要离壁面太近，以免通风不良。
7、压缩空气的进出口不要接错。
8、为便于维修，要确保维修空间，应设置旁通管路。
9、要防止空压机的振动传给冷干机，配管重量不要直接加在冷干机上。
10、接通电源，待运转状态稳定后，再接通压缩空气。停止运转后，必须等待3min以上才能再起动。
11、开机前1小时接通电源使加热带工作（提高温度，防止冷煤和机油互熔，产生液击）

【台湾捷豹冷干机日常维护和保养】
1、干燥器的通风口每月要用吸尘器清扫一次。
2、每周至少要用吹气 枪清扫冷凝器上的灰尘一次。
3、若使用自动排水器，应经常检查其排水功能是否正常。
4、每班注意观察记录仪表值。
5、经常观察排水、排污系统。
6、经常观察冷却水系统、压缩空气系统进口温度。
7、经常观察制冷系统。
8、检查电器控制系统。
9、注意手摸空气进出口是否温差。
10、注意三相电源不可缺相运行。
11、定期擦除设备表面油污、尘埃，清除地面灰尘及油污，保持环境整洁。

【台湾捷豹冷干机注意事项】
1、按照随机所附的使用及保养说明书操作及保养。
2、应指定专人来保养及操作。
3、进口温度高于45℃时，请选用高温型机组。
4、当周围温度超过38℃时，应加装通风设施。
5、电源电压应保证在额定电压±10%以内。
6、在无负载情况下不得使用机组。
