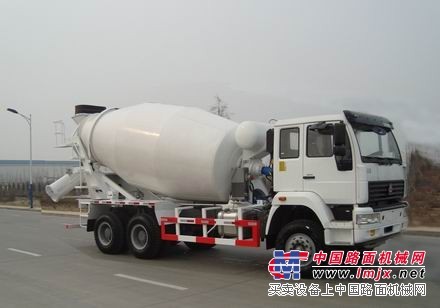

混凝土搅拌运输车

混凝土搅拌运输车简介：

     混凝土搅拌运输车为国内的搅拌站厂家-河南省探矿重工科技有限公司-混凝土搅拌站主要附属设备之一， 该搅拌车用来运送建筑用混凝土的专用卡车；由于它的外形，也常被称为田螺车。这类卡车上都装置圆筒型的搅拌筒以运载混合后的混凝土。在运输过程中会始终保持搅拌筒转动，以保证所运载的混凝土不会凝固。运送完混凝土后, 通常都会用水冲洗搅拌筒内部, 防止硬化的混凝土占用空间, 使搅拌筒的容积越来越少。

混凝土搅拌运输车结构组成：

 混凝土搅拌运输车结构主要由汽车底盘、搅拌筒、传动系统、供水装置等部分组成。如果在详细划分搅拌车组成可包括为：二类底盘、传动系、液压系统、机架、搅拌罐、进出料装置、供水系统、操纵系、人梯等部分。搅拌罐前端与减速机联接安装在机架前台上，后端通过滚道由安装在机架后台的两个托轮支撑。

混凝土搅拌运输车的工作原理

　　混凝土搅拌运输车动力由二类底盘全功率取力器输出通过传动轴把动力传给液压泵，液压泵产生液压能通过油管传到液压马达，液压马达把液压能转化为动能并通过减速机减速增扭传递到搅拌罐，通过调节（双作用变量）液压泵的伺服手柄角度从而实现搅拌罐正反转及转速的大小，以实现砼装料、搅拌、搅动、出料等作业。

混凝土搅拌运输车的专用机构

混凝土搅拌运输车专用机构主要包括取力器、搅拌筒前后支架、减速机、液压系统、搅拌筒、操纵机构、清洗系统等。其工作原理：通过取力装置将汽车底盘的动力取出，并驱动液压系统的变量泵

混凝土搅拌运输车，把机械能转化为液压能传给定量马达，马达再驱动减速机，由减速机驱动搅拌装置，对混凝土进行搅拌。

混凝土搅拌运输车取力装置

　　混凝土搅拌运输车采用主车发动机取力方式。取力装置的作用是通过操纵取力开关将发动机动力取出，经液压系统驱动搅拌筒，搅抖筒在进料和运输过程中正向旋转，以利于进料和对混凝土进行搅拌，在出料时反向旋转，在工作终结后切断与发动机的动力联接。

混凝土搅拌运输车液压系统

　　混凝土搅拌运输车将经取力器取出的发动机动力(现在一般都是后置全功能取力器)，转化为液压能(排量和压力)，再经马达输出为机械能(转速和扭矩)，为搅拌筒转动提供动力。

混凝土搅拌运输车减速机

　　混凝土搅拌运输车将液压系统中马达输出的转速减速后，传给搅拌筒。

混凝土搅拌运输车操纵机构

a．控制搅拌筒旋转方向，使之在进料和运输过程中正向旋转，出料时反向旋转。

b．控制搅拌筒的转速
