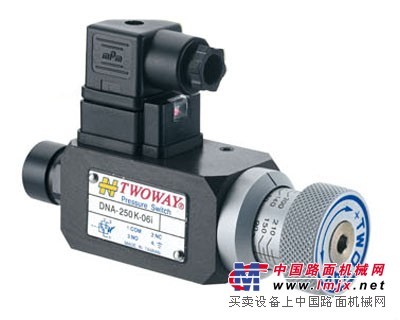

台湾台肯TWOWAY压力继电器

台湾台肯TWOWAY压力继电器

选购型号：

DNF-250K-22B

①    ②    ③

①    型式

压力直读式，面板固定型

②    压力范围

③    设计资料

22B:无输出指示灯LED

06I:附讯号输出指示灯LED

压力继电器是利用液体的压力来启闭电气触点的液压电气转换元件。当系统压力达到压力继电器的调定值时，发出电信号，使电气元件（如电磁铁、电机、时间继电器、电磁离合器等）动作，使油路卸压、换向，执行元件实现顺序动作，或关闭电动机使系统停止工作，起安全保护作用等。

压力继电器有柱塞式、膜片式、弹簧管式和波纹管式四种结构形式。下面对柱塞式压力继电器（见图）

工作原理介绍：

当从继电器下端进油口3进入的液体压力达到调定压力值时，推动柱塞2上移，此位移通过杠杆放大后推动微动开关4动作。改变弹簧1的压缩量，可以调节继电器的动作压力。

应用场合：用于安全保护、控制执行元件的顺序动作、用于泵的启闭、用于泵的卸荷。

注意： 压力继电器必须放在压力有明显变化的地方才能输出电信号。若将压力继电器放在回油路上，由于回油路直接接回油箱，压力也没有变化，所以压力继电器也不会工作。

台肯压力继电器DNF-040K-22B DNF-070K-22B

压力继电器DNF-040K-22B,DNF-100K-22B,DNF-250K-22B,DNF-360K-22B.
压力继电器DNA-040K-06i,DNA-100K-06i,DNA-250K-06i,DNA-360K-06i.
压力继电器DNB-040K-06i,DNB-070K-06i,DNB-150K-06i,DNB-250K-06i.
压力继电器DNC-040K-22B,DNC-100K-22B,DNC-250K-22B,DNC-360K-22B.

压力继电器PYC-210K-21B.
压力继电器PSB-040K-21B,PSB-070K-21B,PSB-150K-21B,PSB-250K-21B.

压力继电器PSA-050K-21B,PSA-100K-21B,PSA-200K-21B,PSA-280K-21B,PSA-400K-21B.
压力继电器PSL-050K-21B,PSL-100K-21B,PSL-200K-21B,PSL-280K-21B,PSL-400K-21B.

压力继电器DNP-02K-21B,DNP-08K-21B,DNP-20K-21B.
压力继电器DNM-02P-040K-21B,DNM-02P-100K-21B,DNM-02P-250K-21B.
压力继电器DNL-050K-21B,DNL-100K-21B,DNL-200K-21B,DNL-280K-21B,DNL-400K-21B.
压力继电器DNMB-02P-40K-21B,DNMB-02P-70K-21B,DNMB-02P-150K-21B,DNMB-02P-250K-21B.
