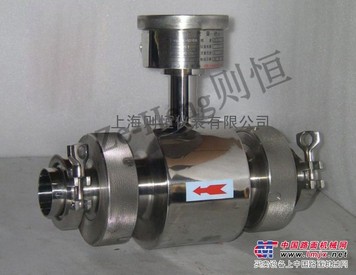

智能电磁流量计www.denengyb.com

    在结构上，电磁流量计由电磁流量传感器和转换器两部分组成。传感器安装在工业过程管道上，它的作用是将流进管道内的液体体积流量值线性地变换成感生电势信号，并通过传输线将此信号送到转换器。转换器安装在离传感器不太远的地方，它将传感器送来的流量信号进行放大，并转换成流量信号成正比的标准电信号输出，以进行显示，累积和调节控制。

电磁流量计具有如下几个优点：

①电磁流量计能避免交流磁场的正交电磁干扰；

②电磁流量计消除由分布电容引起的工频干扰；

③电磁流量计抑制交流磁场在管壁和流体内部引起的电涡流；

④电磁流量计排除直流励磁的极化现象．

智能电磁流量计的基本原理http://www.denengyb.com/zh9551177/vip_doc/1202521.html

    根据法拉第电磁感应定律，当一导体在磁场中运动切割磁力线时，在导体的两端即产生感生电势e，其方向由右手定则确定，其大小与磁场的磁感应强度B，导体在磁场内的长度L及导体的运动速度u成正比，如果B， L，u三者互相垂直，则

e＝Blu       (3－35)

与此相仿．在磁感应强度为B的均匀磁场中，垂直于磁场方向放一个内径为D的不导磁管道，当导电液体在管道中以流速u流动时，导电流体就切割磁力线．如果在管道截面上垂直于磁场的直径两端安装一对电极(图3—17)则可以证明，只要管道内流速分布为轴对称分布，两电极之间也特产生感生电动势：

e＝BD        (3－36)

式中，为管道截面上的平均流速．由此可得管道的体积流量为：

qv＝πDUˉ＝   （3－37）

由上式可见，体积流量qv与感应电动势e和测量管内径D成线性关系，与磁场的磁感应强度B成反比，与其它物理参数无关．这就是电磁流量计的测量原理．

需要说明的是，要使式（3—37）严格成立，必须使测量条件满足下列假定：

①磁场是均匀分布的恒定磁场；

②被测流体的流速轴对称分布；

③被测液体是非磁性的；

④被测液体的电导率均匀且各向同性。

1－磁极；2－电极；3－管道

(二)励磁方式

    励磁方式即产生磁场的方式．由前述可知，为使式(3—37)严格成立，个必须满足的条件就是要有一个均匀恒定的磁场．为此，就需要选择一种合适的励磁方式。目前，一般有三种励碰方式，即直流励磁、交流励磁和低频方波励磁．现分别予以介绍．

1．直流励磁

    直流励磁方式用直流电产生磁场或采用磁铁，它能产生一个恒定的均匀磁场．这种直流励磁变送器的优点是受交流电磁场干扰影响很小，因而可以忽略液体中的自感现象的影响．但是，使用直流磁场易使通过测量管道的电解质液体被极化，即电解质在电场中被电解，产生正负离子．在电场力的作用下，负离子跑向正极，正离子跑向负极．如图3—18所示．这样，将导致正负电极分别被相反极性的离子所包围，严重影响电磁流量计的正常工作．所以，直流励磁一般只用于测量非电解质液体，如液态金属等．

2．交流励磁

    目前，工业上使用的电磁流量计，大都采用工频(50Hz)电源交流励磁方式，即它的磁场是由正弦交变电流产生的，所以产生的磁场也是一个交变磁场．交变磁场变送器的主要优点是消除了电极表面的极化于扰．另外，由于磁场是交变的，所以输出信号也是交变信号，放大和转换低电平的交流信号要比直流信号容易得多．

如果交流磁场的磁感应强度为

B＝Bm sint             （3－38）

则电极上产生的感生电动势为

e＝Bm Dsint            （3－39）

被测体积流量为

qv= D                  （3－40）

式中Bm――磁场磁感应强度的值；

――励磁电流的角频率，＝2f；

t――时间；

f――电源频率．电磁流量计：http://www.denengyb.com/

由式(3－40)可知，当测量管内径D不变，磁感应强度Bm为一定值时，两电极上输出的感生电动势e与流量qv成正比．这就是交流磁场电磁流量变送器的基本工作原理．

    值得注意的是，用交流磁场会带来一系列的电磁干扰问题．例如正交干扰．同相干扰等，这些干扰信号与有用的流量信号混杂在一起．因此，如何正确区分流量信号与干扰信号，并如何有效地抑制和排除各种干扰信号，就成为交流励磁电磁流量计研制的重要课题。

3．低频方波励磁

    直流励磁方式和交流励滋方式各有优缺点，为了充分发挥它们的优点，尽量避免它们的缺点，70年代以来，人们开始采用低频方波励磁方式．
