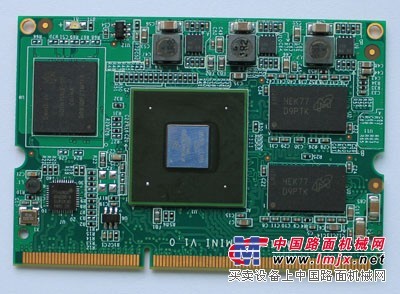

I.MX6核心板

特 性 ： ● 基于 Freescale ARM Cortex?-A9 i.MX6 单核、双核、四核 1G/1.2G 高性能处理器。 ● 支持OpenGL ES 2.0 和OpenVG 1.1 硬件加速 ● 按照工业级要求设计， 同时，为降低成本也支持商业级 ● 支持全高清1080P视频硬解码和1080P硬编码 ● 多启动方式，支持emmc NAND FLASH、NAND FLASH、SATA、TF卡等方式启动 ● 超紧凑小尺寸、超低功耗和无散热片设计 ● 支持android4.2.2和linux3.10.31和ubuntu12.4 技 术 参 数 ： 处理器 Freescale’s i.MX6 Quad/Dual/Solo CPUs: ARM Cortex- A9, each @ 1GHz/1.2GHz 内存 1GB DDR3 (Expandable up to 2GB) 存储器 4GB eMMC Flash (可选4GB、8GB、16GB、32GB、64GB) ，（与nand flash共享信号线，默认使用EMMC FLASH） NAND Flash 2GB NAND FLASH,(与 EMMC FLASH共享信号线，默认不使用) 网络 千兆以太网PHY，底板直接连接RJ45 连接器 扩展连接器功能 一个PCIe v2.0 一个SATA II 一个USB OTG 2.0 一个USB Host 2.0 两个LVDS 一个 RGB TTL TFT-LCD接口，24bit 两个SD/SDIO 两个I2C（多支持三个I2C） 两个SPI 两个 CAN 三个UART（多可以支持5个UART） 一个CSI ，用于接外部摄像头或者视频解码芯片 一个HDMI 一个矩阵键盘（多49个键值） 一个MIPI-CSI ，用于接外部摄像头 一个RGMII ，底板可外接以太网PHY，与核心板上PHY复用引脚 两个PWM 一个IIS（多支持两路IIS） 结构 长x宽：67.6mm x 46mm 环境 -40°-85°（0°-70°可选） 操作系统 支持android4.2.2和linux3.10.31+QT图形界面 支持ubuntu12.04 应 用 领 域 ： （备注：不同类别需选用相对应的配套开发底板） 1 手持产品、平板电脑、专用平板 2 工业控制、人机界面、多显示娱乐系统 3 教学设备、广告机、视频监控 免费提供定制底板设计，如有有需要，请联系成都嵌智捷科技有限公司，www.nidetech.com.或者QQ：30947328
