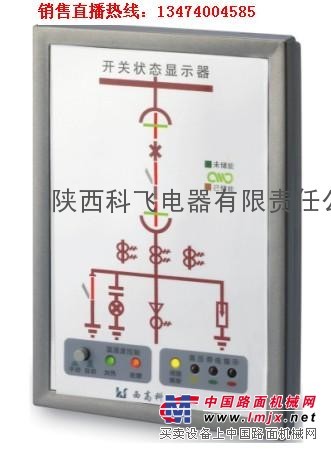

供应XGKF-5603开关状态显示器

产品特点

XGKF-5600系列开关状态智能显示仪比XGKF-5500系列开关状态智能显示仪功能进一步完善，应用先进的计算机技术、实现软件程序控制，集一次回路模拟图、断路器位置、开关状态、接地闸刀位置、弹簧储能状态、高压带电闭锁、温湿度控制及RS485通讯等功能于一体，具有一机多用的特点。各指示功能也可独立使用，温湿度部分具有双温双湿功能，可实现升、降温控制，同时监控两处环境温湿度。用户可按所需功能选择型号并提供一次方案图即可。

技术指标

电源：AC／DC220V、DC110V、DC48V

使用环境：温度-20℃~+70℃     相对湿度：<95％RH

功耗：<10W

耐压强度：外壳与端子间的耐压AC2000V

绝缘性能：外壳与端子间绝缘电阻100MΩ

高压带电指示部分

LED启辉电压(KV)：额定相电压×0.15～0.65

闭锁启辉电压(KV)：相电压×0.65

输入来自互感器次级电压：AC85～100V

温湿度控制部分：

传感器路数：两路温度，两路凝露

逻辑关系：当湿度≥93%RH将要形成凝露时启动加热，当温度≤5℃±2℃时，启动加热；

          当温度≥16℃±2℃，停止加热。

断线报警：加热器发生断线，报警指示灯亮，报警输出触点闭合。

面板的开关有自动和手动两种状态，通常设置在自动状态，此时温湿度控制逻辑关系同上，当按下手动开关后，加热器处于强制加热状态

模拟指示说明：

断路器状态指示(无源触点输入)：

合闸时，合闸触点闭合，红色模拟条亮

分闸时，分闸触点闭合，绿色模拟条壳

断路器位置指示(无源触点输入)：

工作位置触点闭合时，红色模拟条亮

试验位置触点闭合时，绿色模拟条亮

弹簧储能指示(无源触点输入)：

触点闭合，红色弹簧符号亮，表示已储能

触点断开，绿色弹簧符号亮，表示未储能

接地闸刀位置指示(无源触点输入)：

触点闭合，红色垂直模拟条亮，表示接地已合闸

触点断开，绿色模拟条亮，表示接地断开

注：失电状态下所有的发光指示灯均不亮，以上触点信号均来自开关设备的辅助触点。

XGKF-5600系列开关状态智能显示仪功能对照表
