轮辐式称重测力传感器

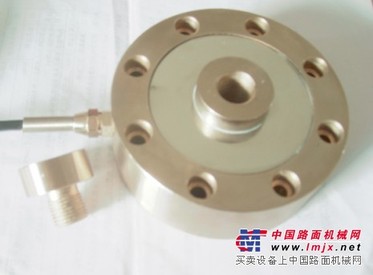

TYC204 轮辐式称重测力传感器
产品特点及结构 采用合金钢材质；低外型抗侧向力。主要适用于工业称重系统中力的测量

主要技术参数
额定载荷(t)/(Klb) 5 ～ 100 / 10 ～ 200
精度等级 C1、C2
绝缘电阻(MΩ) ≥5000(100VC)
综合误差(%F.S) 0.05、0.03
激励电压(V) 5～12 (DC)
灵敏度(mV/V) 3.0±0.03
温度补偿范围(℃) -10 ～ +40
非线性(%F.S) 0.05、0.02
使用温度范围(℃) -35 ～ +65
滞后(%F.S) 0.03、0.02
零点温度影响(%F.S/10℃) 0.02
重复性(%F.S) 0.01
灵敏度温度影响(%F.S/10℃) 0.02
蠕变(%F.S/30min) 0.02
安全过载范围(%F.S) 150
零点输出(%F.S) ±1
极限过载范围(%F.S) 200
输入阻抗(Ω) 700±3
防护等级 IP65
输出阻抗(Ω) 700±3 电缆线 四芯屏蔽电缆 10m
接线方法 输入(电源) + ： 红色；输入(电源) - ： 黑色；输出(信号) + ： 绿色；输出(信号) - ：白色
