CFW R36

CFW R36的产品特点

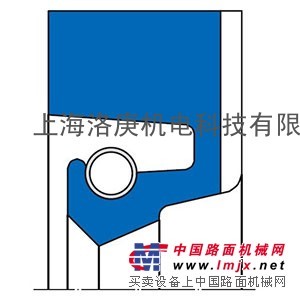

夹织物增强的油封外缘肩部与纯橡胶密封唇一体化设计，弹簧预加载油封唇部设计。

CFW R36的产品优点
在重型机械制造业中，通常都用于具有润滑条件的研磨机或大型齿轮箱传动轴的轴端。
油封夹织物外缘肩部特别结实
油封唇部的径向接触压力持久
密封唇高度抗磨
当密封唇采用金属支撑环的设计时，能承受更高的压力
当在过压工况下工作时，要求一定采用无接口的油封
可以提供用于开口式密封的支承环图纸以及安装说明

CFW R36的推荐应用
研磨机，造船业，轧钢机，风力发电机械

CFW R36的材料配方
   密封唇                      油封外缘肩部                       弹簧
80 NBR B241               不浸透的棉织物 B4 B248                ST 1.4571
80 FKM K670               不浸透的尼龙织物C2 K670               ST 1.4571
75 HNBR U467              不浸透的尼龙织物C2 U464               ST 1.4571

CFW R36的工作条件
介   质                     80 NBR B241                   80 FKM K670                75 HNBR U464
矿物油                –30 °C … +100 °C            –10 °C … +180 °C       –20 °C … +140 °C
  水                   +5 °C … +100 °C              +5 °C … +100 °C         +5 °C … +100 °C
滑脂类                –30 °C … +100 °C            –10 °C … +180 °C       –20 °C … +140 °C
轧辊油乳剂                   请咨询
压力 MPa                      0.05
旋转速度v（m/s）               20                              25                         25
其他介质请咨询,咨询电话见文末，各种参数不要同时使用在值。

CFW R36的表面加工精度
峰谷高度                  Ra                    Rmax
接触表面              ≤0,6 μm               ≤2,5 μm
腔    体              ≤4,0 μm               ≤15,0 μm
密封接触表面处要垂直进给“无向”研磨加工，以避免因机械加工产生的螺旋线导至产生泄漏。表面硬度必须接近60 HRC（小淬硬厚度0.5 mm）。随着圆周速度增加，要适当加大接触面的峰谷高度Ra，表面不要过于光滑，以便形成适当的油膜，推荐值为：Ra min ＝ 0.1 μm。在切削深度c＝Rz/2和基准线Cref＝0％时，表面支承长度比Mr >50％至90％。研磨表面凸起、刮痕以及气孔都须避免。

公差
? nominal D                D                        d
<500 mm                    H8                       h9
>500 mm               +0,0004 x D                   h9

总偏心度
轴与腔体之间允许的总偏心度（静态和动态偏心度）取决于油封的截面结构设计和圆周线速度。如需要，我方愿意提供推荐值。

CFW R36的装配及安装方法
对于R36夹织物油封，腔体必须是轴向的，方便油封轴向装配并保证油封较小的倾斜。
为了密封功能可靠，R36的实际轴向宽度都是大于名义尺寸的。R36油封必须轴向压缩至“L”尺寸。开式腔体须带有盖板和用拧紧螺钉盖住。适当的压缩变形力对于R36使用是必要的。盖板和拧紧螺钉都要适当地设计。请咨询推荐值，其他详细资料请咨询企业工程师，联系方式见文末。

CFW R36的新设计的腔体推荐值
   d                 油封断面S               L
>100 mm                20 mm               16 mm
>250 mm                22 mm               20 mm
<450 mm                25 mm               22 mm
>750 mm                32 mm               25 mm
