CFG桩机，英文名称：CFG PILE，中文名称：水泥粉煤灰碎石桩机 ，别名：长螺旋打桩机。

CFG桩机组成：    销售热线：李佩—15890147692

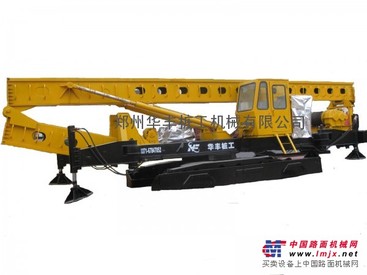

CFG桩机包括桩架和钻进系统两部分。桩架采用液压步履式或履带式底盘，自动化程度高，可自行走及360°回转。该机配七个液压油缸，包括四条液压支腿油缸、一条步履移动油缸及两条变幅油缸组成。立柱为可折叠式箱型立柱，法兰连接方式，由两块高强度蒙板折弯而成，减少了传统工艺的四块板拼焊造成的焊缝开裂问题。同时立柱内部每隔60cm加焊四根加强筋，增加了立柱抗扭抗弯性。该机主架由两条变幅液压油缸控制其起降。实现了自动式起落，无需起落架。钻进系统包括动力头与钻具，动力头的输出轴与螺旋钻具为中空式。CFG桩机采用长螺旋成孔，可通过钻杆中心管将混凝土或泥浆进行泵送至桩孔内，实现了钻孔—灌浆—拔钻—成孔一次完成。也可用于干法成孔、注浆置换改变钻具后还可采取深层搅拌等多种工法进行施工。

CFG桩机结构及工作原理：

CFG桩机桩架主要由顶部滑轮组、立柱、斜撑杆、底盘、行走机构、回转机构、卷扬机构、操纵室、液压系统及电气系统组成。立柱为折叠式，采用箱形截面结构型式，法兰连接方式。立柱两侧配有圆形或方形滑道作为动力头、钻杆上下运动的导向和抗扭。此种钻机配备的箱形可折叠式立柱利用液压缸进行起降，方便快捷，运输时也不需拆卸。立柱下部与上盘铰接，中后部与斜撑杆铰接，立柱顶部有滑轮组，用来完成对动力头、钢筋笼和注浆导管等的起降。动力头可沿滑道上下滑动托运时可拆卸。

　　行走机构

　　行走机构为液压步履式。前进时四个支腿液压缸支地撑起，下盘离地通过液压系统驱动行走油缸实现桩机履靴前行，然后收起支腿落下，通过液压缸收缩拉动底盘前行，经过如此反复操作实现桩机前行。

　　回转机构

　　压马达具有功率稳定、运转平稳、转动惯性小和启动效率高等特点，因而桩机具有回转平稳、无冲击、无振动、整机的稳定性良好及使用寿命长的优点。

　　动力机构

　　动力头采用三环减速机构，此种减速机构已是相当成熟的产品。大中心孔的减速机，成载过载能力高、结构紧凑、噪音小、寿命长，是目前国内钻机理想的动力装置。它有两个风冷电机、减速器、弯头、排气装置、提升架和滑快组成。工作时两个电机通过联轴器带动减速器的高速旋转，将动力低速轴通过法兰带动钻杆、钻头作旋转运动。

　　液压及传动机构

　　主要7个液压油缸构成。其中包含4个支腿油缸，1个行走油缸，2个变幅油缸。支腿油缸分布在机器四个角上实现机器主体的起落高度为1.1米和1.6米两种，根据机器型号不同采用不同高度的油缸。行走油缸位于整机底盘中部，配合4个支腿油缸起落，从而行走油缸收缩拉动底盘使整机前行。行走油缸长1.6米，所以机器行走步长为1.6米。变幅油缸位于中盘前段偏，立柱下方偏后，主要起撑起立柱作用。7个油缸的收缩可以在操纵室操作。

　　操纵机构

　　操纵室位于钻机后部主卷扬机前方，铁壳结构，三面开窗，可保证视野开阔，安全舒适。钻机是由电液联合控制，所有操纵电钮及手柄都置于操纵室前方的控制面板上，操作方便快捷。

CFG桩机型号：

CFG桩机包括液压步履式桩机和履带式桩机两种。

　　液压步履式CFG桩机包括：

　　1.KLB20-600

　　2.KLB23-600

　　3.KLB25-600

　　4.KLB26-600

　　5.KLB30-600

　　履带式CFG桩机包括：

　　1.KLL20-600

　　2.KLL23-600

　　3.KLL25-600

　　4.KLL26-600

　　5.KLL30-600

　　注：20、23、25、26、30是指CFG桩机的有效打桩深度；

　　600是指CFG桩机的成孔直径即600mm。

　　目前随着技术的不断更新，新型的CFG桩机成孔直径可达到 800mm、1000mm甚至更大

CFG桩机应用领域：

CFG桩机是地基与基础处理设备，适用于CFG工法、预制桩、灌注桩、地下连续墙、软基加固等，特别适用于安居工程的桩基础施工。CFG桩机也可作为钻孔灌注桩、钻孔打入预制桩的成孔设备。

CFG发展方向：

随着城市化进程的不断发展，施工过程越来越要求环保、不扰民。CFG螺旋桩机噪音低、无冲击、振动小的优势是一种新型文明的打桩机械。我国高速铁路的飞速发展，CFG桩机的市场会越来越大。
