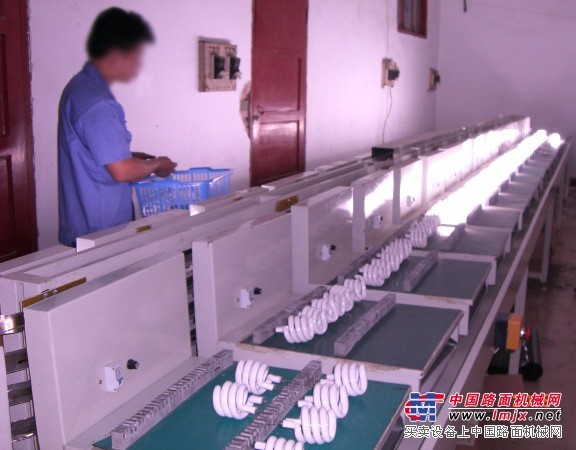

惠州节能灯毛管老化线

节能灯毛管老化线、节能灯老化线
一、 规格参数： L15000×W1750×H600mm
二、工位：2个（一个上灯位，一个下灯位）
三、结构形式：采用链条输送，平面小台车式载放，变频调速。主要由：基本线体、导电轨 、载物小台车、电器控制等部分组成。线体总长L=15000㎜，线体环长L=30000mm,其中用于员工装取作业区段L=2000㎜.
四、 老化线功能特点：
1、 在高温环境中，在不同恒值电压、峰值交替变化电压、恒值节拍冲击电压下， 实现成品节 能灯的系统老化检测。
2、 此线为360°平行循环式老化，具备节拍漫流功能，以供老化时间设置。
3、 采用独立电器控制柜系统，电压、节拍调校安全、方便。全线采用PLC编程信捷牌 7寸触摸屏控制界面。
五、 广州输送带制作说明：
1、 动力配置：选用东田牌2HP/380V电机，台达牌2HP/220V电子变频器调速，嘉诚牌WPEO 80型1：300减速箱，线速度V=0-8M/MIN可设定。
2、 弯管机机 架：采用40×40×δ1.5普通方管组焊制作。
3、 输送链条：采用C212AD T=38.1长销轴链条，全线约30M。
4、 链条导轨：采用国标40×40×δ5角钢与10×10普通方钢组焊制作，两米一段。
5、 载物台车：规格为L450×W650×L120MM，采用δ1.5 A3板折边制作，每台车的台面可同时放置小型毛管21支，面板为合页活动式，台车内层，可同时装配21个电子镇流器线路板，镇流器接线与毛管镇流器引线 （磁铁吸附）采用配对插接头式，磁铁座的插接头固装在面板底侧，每台车配两路导电刷，每路两个导电刷，每一个台车配单极断路开关一个，台车面板贴绿色平板 胶皮。全线共58个台车。
6、 检测方式：采用电子镇流器检测，电子镇流器及其插接头由需方自备。
7、 台车滑轨：为确保台车运行平稳，导轨耐磨，用δ=2不锈钢板沿线铺作胶轮滑轨。
8、 导 电 轨：在线体两侧，各配有四路导电轨（三相四线），采用不锈钢导电轨。
9、 老化电压：低压区：15KW0-250V自藕式调压器1个
             常压区：15KW0-250V自藕式调压器1个
             高压区：15KW0-300V自藕式调压器2个
             冲击区：15KW0-300V自藕式调压器1个
             漫游检测区：15KW0-300V自藕式调压器1个
共6个调压器、双边各一段取放节能灯的无电压区。方便工人装取操作.
10、高温炉体：
1）高温隧道烘干线：采用A3板折边成型制作，保温层厚40mm的硅铝酸棉毡，共2段，4米烘炉。（2米/段）
2）恒温控制：采用数显式温控仪，全自动恒温控制热风循环，工作温度据实际工艺需要设定。
3）循环运风：为确保隧道内温度均匀，采用循环风，风机为耐高温的铁叶离心式风机。
4）热 源：采用红外线发热管，每段发热管功率P=3.6KW。
11、电 控 箱：全线配电控箱一个。
12、设备颜色：电脑白静电喷涂。
13、产 量：每个小台车一次可老化21个毛管：1218个/25分钟10小时可老化29232个。
