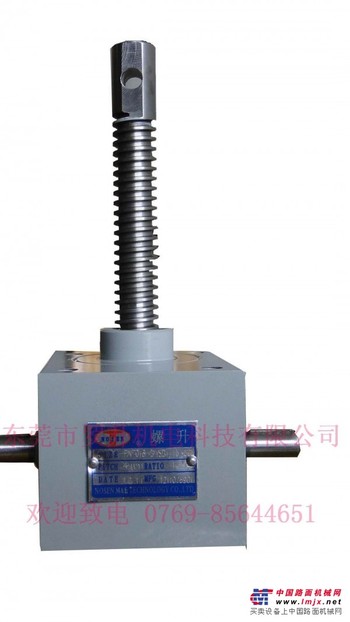

RNF方形--螺旋升降器
NOSEN罗升机电RNF系列方形螺旋升降器运用介绍:
NOSEN螺旋升降器RNF系列是罗升公司精心研发的一款欧式升降器,外形呈长方体,具有小巧、结实的外观,安装尺寸与欧洲市场上使用的升降器基本通用,具有互换性。其具体性能分述如下:
1、RNF系列共有11 个型号:分别为RNF016、RNF018、RNF020、RNF030、RNF040、RNF055、RNF060、 RNF070、RNF080、RNF100和RNF120;
2、传动速度有两种速比对应两种速度,分别为快速(字母N代表)与慢速(字母L代表),在N速度下,输 入蜗杆每转一圈,丝杆升降1mm,当输入转数为1500RPM时,丝杆升降速度为1500mm/min,在L速度下, 输入蜗杆每转一圈,丝杆升降0.25mm,即当输入转数为1500RPM时,丝杆升降速度为375mm/min。如该 系列产品配滚珠丝杆,则定为RNFK与之区分。配滚珠丝杆的速度,取决于蜗轮蜗杆的速比与滚珠丝杆 的导程大小。若要使用更高速的升降器,建议用户选用我司研发的RNS系列。其速度快可达 12000mm/min。请参考RNS系列参数。
3、公差与背隙
(1)RNF升降器壳体为长方体,上下安装面和左右两侧都进行了平面水平加工,符合安装标准。
(2)梯形丝杆的轴向间隙可达0.15mm,径向间隙0.2mm,丝杆外径与导向套直径之间的游离间隙为 0.2mm,滚珠丝杆的间隙取决于使用不同精度等级的丝杆。
(3)蜗轮蜗杆背隙,N速度下蜗杆输入轴背隙为正负3度,L速度下,蜗杆输入轴背隙为正负5度。
