CFG长螺旋钻机|长螺旋钻型号齐全

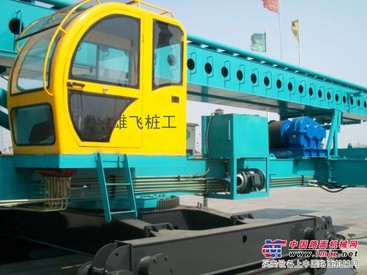

CFG长螺旋钻机结果及工作原理 该机液压步履桩架主要由顶部滑轮组、立柱、斜撑杆、底盘、行走机构、回转机构、卷扬机构、操纵室、液压系统及电气系统组成． 立柱为折叠式，采用箱形截面结构型式，法兰连接方式。立柱两侧配有圆形或方形滑道作为动力头、钻杆上下运动的导向和抗扭。此种钻机配备的箱形可折叠式立柱利用液压缸进行起降，方便快捷，运输时也不需拆卸。立柱下部与上盘铰接，中后部与斜撑杆铰接，立柱顶部有滑轮组，用来完成对动力头、钢筋笼和注浆导管等的起降。动力头可沿滑道上下滑动托运时可拆卸。
CFG长螺旋钻机的回转机构，回转机构由中速液压马达通过减速器带动，在四个支腿液压缸的配合下，可使桩机实现360度回转。由于液压马达具有功率稳定、运转平稳、转动惯性小和启动效率高等特点，因而桩机具有回转平稳、无冲击、无振动、整机的稳定性良好及使用寿命长的优点。
CFG长螺旋钻机动力机构，动力头采用三环减速机构，此种减速机构已是相当成熟的产品。大中心孔的减速机，成载过载能力高、结构紧凑、噪音小、寿命长，是目前国内钻机理想的动力装置。它有两个风冷电机、减速器、弯头、排气装置、提升架和滑快组成。工作时两个电机通过联轴器带动减速器的高速旋转，将动力低速轴通过法兰带动钻杆、钻头作旋转运动。
CFG长螺旋钻机液压机构，主要7个液压油缸构成。其中包含4个支腿油缸，2个行走油缸，2个变幅油缸。支腿油缸分布在机器四个角上实现机器主体的起落高度为1.1米和1.6米两种，根据机器型号不同采用不同高度的油缸。行走油缸位于整机底盘两侧，配合4个支腿油缸起落，从而行走油缸收缩拉动底盘使整机前行。行走油缸长1.6米，所以机器行走步长为1.6米。变幅油缸位于中盘前段偏，立柱下方偏后，主要起撑起立柱作用。7个油缸的收缩可以在操纵室操作。
CFG长螺旋钻机，CFG系列长螺旋钻机靠电器液压整机操纵，步履式行走方式，工作时采用长螺旋钻机钻至设计标高后，体钻时通过混凝土输送泵压灌混凝土成桩（亦可后插钢筋笼）。即成孔、成桩一机一次同步完成。安装回转接头亦可进行超流态及长螺旋钻孔灌注桩等各种基础施工工艺。CFG桩复合地基既适用于条形基础，独立基础，也适用于筏基箱型基础，是近几年发展起来广泛应用的一种复合地基处理的新技术，深受国内外用户的信赖。广泛应用与城建、居民建筑、能源、市政、交通、水利的灌注桩、挤扩桩、软基处理及城市高层地基处理的施工。具有不受地下水位限制、高效、节能、环保、过载能力强及机械化自动程度高等特点。
