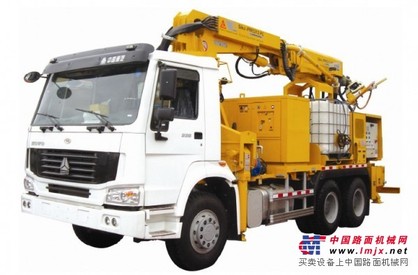

供应车载式混凝土湿喷机组 Sika®-PM5212PC

车载式混凝土湿喷机Sika®-PM 5212 PC由以下部件组成：
1. 中国重汽底盘 ZZ3257N3647型
2. 液压驱动电缆盘和50m动力电缆
3. 电动液压动力组，45 kW, 为SA12.6喷射臂和BSA1003混凝土泵提供动力
4. Putzmeister 液压伸缩喷射臂 SA12.6型
5. Putzmeister 液压活塞式混凝土喷射泵 BSA1003型
6. 变频电动液态添加剂计量输送泵 Aliva-403.5型
7. 液态速凝剂（或辅助水箱） 1 x 1000 L
8. 高压清洗水泵 Rk 15.20H, 20MPa, 15 L/min
9. 喷射附件 Ø 80 mm
10. 电动螺杆式空压机PM76（选购件）


技术参数
1. 底盘
型号： ZZ3257N3647型
制造商： 中国重汽（可选购BENZ，HINO等）
形式： 三桥(6 x 4)，驾驶室平头液压前翻；双回路气压制动；
发动机： 型号：WD615.95
形式：提供行驶动力和电缆盘液压动力。
输出功率：247 kw / 2200 rpm
排量：9.726 L
废气排放：按照欧洲汽车排放III标准
传动： 6 x 4
爬坡能力： 42%
转向型式： ZF8098
小转弯直径： 19.3m
前/后轴承载： 6吨 / 18吨
承载能力： 前轴7吨； 后轴18吨
电器： 2 x 750 W卤素喷射照明灯；
EU标准电控柜, 电控柜到各部件的接线；

EU标准电控柜： 24 V DC控制电压；完备的本机操作和有线遥控操作系统，过电压
和低电压保护，双重应急停机安全保护。
液压支腿： 在喷射作业时，4个液压支腿保证底盘在承受喷射机械手施喷及料
斗进料的动负荷时具有足够的稳定性。
总重量： 24吨
支腿距离： 前支腿宽：3980 mm
后支腿宽：2765 mm
前后支腿距离：5530 mm
整车尺寸： 约长9450 mm x 宽2496 mm x 高3915 mm
2. 电缆卷筒
形式： 液压油马达驱动；在电缆重5 kg/m 、外径Ø50 mm时，
长可承绕100 m电缆。
动力电缆： 长50 m （可选购 100 m）
电流负荷： 300 A
馈入电压： 标准3 x 400 V±5% / 50 Hz

3. 液压动力装置
形式： 电机驱动液压动力组，为喷射臂、混凝土喷射泵、支腿和搅拌轴等
工作机构提供液压动力。
电动机： 45 kw 1500 rpm
防护等级： IP56
液压泵： BOSCH-REXROTH轴向柱塞泵，R A4V100型
工作压力： 18 MPa；
输出流量： 150 L/min.
液压油箱： 290 L， 配滤清器

4. 混凝土喷射机械手SA12.6
型号： SA12.6
形式：
大臂总重量：
在喷射距离1.0m时
全液压伸缩和回转喷射臂，有线遥控操纵。
2470KG
喷射高度： 14.5 m
喷射宽度： 26 m
前方远喷射距离： 13 m
小可喷射作业隧洞高度： 4 .5m
作业深度：
齿轮直径：
停放平面以下5.5 m
800mm
大臂回转角度： 370°
前臂伸缩： 6150 mm
前臂仰俯： 120°（向上60° / 向下60° ）
喷嘴座轴向回转： 360°
喷嘴座轴向摆动： 240°
喷嘴偏转角x刷动： 8°x 360°无限连续, 60 rpm
有线遥控： 通过遥控器上控制手柄、按钮和开关，操纵全部液压油
缸及液压马达，精确控制机械手的全部动作。
控制电压： 24 V DC
控制电缆： 15 m

5. 混凝土喷射泵
型号： BSA 1003
制造厂： Putzmeister
形式： 液压驱动活塞式混凝土泵，自动快速切换的S型摆管阀，料
斗带振动筛格和应急停机开关。
驱动方式： 机组液压系统提供的液压动力驱动液压油缸-混凝土缸组和
液压油缸-S阀组，
VHS-E流量系统： VHS-E流量系统，从液压泵到泵送油缸之间通过液压控制阀
组，向泵送油缸供油。
泵送液压油缸： 缸径：Ø80 mm
活塞杆径：Ø45 mm
行程：1000 mm
混凝土泵缸： 缸径：Ø150 mm
行程：1000 mm
混凝土输送阀： 型号：S 1512 P
形式：厚壁、自动补偿磨损、液压油缸驱动；配置堆焊硬质
合金的自动密封环和耐磨板 (眼镜板)。
理论泵送能力： 4 ~ 20 m3/h
输送压力： 5 MPa
料斗： 型号：RS 487 A
形式：带适用于钢纤维的筛格、应急停机开关、电振动器和
液压搅动器，底开式卸料闸门。
容量：约350 L
振动器： 电动振动器，附着在筛格上。
集中润滑： 手动集中润滑保证S阀-驱动油缸连接球铰和搅动轴承的润
滑保养。
输送管路： 混凝土泵出口径：5½"
输送管内径:：5½" - 80 mm
许用骨粒粒径： 泵送和输送：22 mm
喷射： 16 mm

6. 液态速凝剂计量输送泵
型号： Aliva - 403.5
形式： Delasco 18 型电机驱动凸轮转子软管挤压泵，变频电机驱动，输送
量按混凝土泵输出混凝土量的比例调节，用于各种液态添加剂。

电动机： 1.1 kw 变频调速
计量/输送能力： 30~700 L/h
调节精度： 30 L/h 时1 L/h; 700 L/h时 ± 9 L/h
输送压力： Max. 1.5 MPa
系统设定压力： 1.05 Mpa

7. 速凝剂或辅助水箱
形式： 塑料箱体、金属防护框架。
容量： 1000 L
数量： 1个
8. 高压清洗水泵
型号： Rk 15.20H
形式： 柱塞式，电机驱动，带清洗水管15 m 和水枪。
电动机： 5 kw / 1450 rpm
输出水压： 20 MPa
输出流量： 15 L/min
水泵软管长度： 15 m

9. 湿式喷射附件
形式： 含连接喷射泵的弯管、5½"-80 mm变径管、内径80 mm
输料管、添加剂和压缩空气注入装置、变流喷嘴和快
速管接头。
物料输送管额定承压： 8.5 MPa
物料输送管内径： Ø 80 mm
喷嘴规格： Ø40 mm（可选购Ø50mm）
喷射骨料粒径： 13 mm（当选购Ø50mm喷嘴时，为16 mm）
添加剂输送管路内径： 20 mm
压缩空气输送管路内径： 32 mm

10. 空压机（选购件）
型号： PM 76
形式： 电驱动，螺杆式空气压缩机；与喷射设备安装在同一底盘上。
电动机： 75 kW
供风量： 12 m3/min，± 5%
输出风压： 0.6 Mpa
