导热系数(或热阻)是保温材料主要热工性能之一，是鉴别材料保温性能好坏的主要标志。近几年来，随着建筑节能法规的出台，我国对建筑节能越来越重视。因此，准确测定该参数是十分必要的，对于合理选材具有十分重要意义。
测定建筑材料导热系数方法可分为二大类，稳态法和非稳态法。两类方法的各种形式都各有特点和适用条件，不同材料根据自身的特性和使用条件，可选用不同的方法测定。根据稳态导热原理建立起来的方法，在国内外已很成熟。80年代末，我国已参照国际标准制定了一系列标准。防护热板法及圆球法导热系数测定仪也正式投入生产。
本导热系数测试仪理论基础是防护板法导热系数测量标准GB10294-88（绝热材料闻态热阻及有关特性的测定）。

工作原理

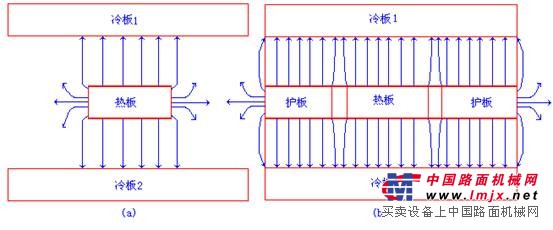

图１传热原理示意图

图１给出了传热原理示意图。

从平板导热仪的结构可以看出，它由热板、护板和两个冷板三部分构成。图中箭头表示热流方向，由图１可见，热的流动方向从热板流向冷板。在没有护板的情况下（图１a）,热流的方向在热板的边缘发生改变，这种热流方向的变化称为热流的边缘效应。如果热板与冷板的距离比它们尺寸小很多，可以忽略边缘效应的影响。但是实际试件和仪器设备不可能满足这个条件，热板与冷板的距离不可能太小，其线度又不可能太大，因此，设想出图3b的实施方案。

在图１b中，增加了护板。护板的作用是使热板的边缘热流线不弯曲。如果护板温度与热板温度一致，则在热板边缘的热流线将发生很小的弯曲现象，这样，就把边缘效应减小到很低程度。很显然，热板与护板的缝隙越小，两者温度越接近，则边缘效应影响越小。实际上，护板的引入，等效于热板与冷板距离比其线度小很多的理论设想。因此，这就将热传导理论简化了，可以用理论方程表示双平板导热仪的实际情况。

im-DRY3001双平板导热仪在热平衡状态下的稳定导热。只有热稳定的条件下，才能得到正确的结果。稳定状态越好，测量结果越准确。

护板的作用是在热板加热后，热能只能线性传导，即由热板向冷板方向传导。由于设计了两个冷板，热能将向正反两个方向平行传输。当有试件在热板和冷板之间时，热能由热板通过试件向冷板方向传输。热板加热器产生的热量为

Q = UI

(1)

式中，U—加在加热器两端的电压

I—通过加热器的电流

如果用R表示加热器的电阻，则加热器产生的热量为：

Q = I²R

(2)

根据热传输理论分析，材料的导热系数与材料的厚度成正比，与加在热面到冷面的温度差成反比。

λ= Q dH/dt

(3)

将上式从冷面到热面进行积分，在理想条件下可以得到：

λ=k Q H/（t2-t1）

(4)

式中，H—平板材料的厚度；t₂—热板温度；t₁—冷板温度；k—积分常数

根据方程（2）、（4），可以得到材料导热系数方程：

λ=k I² RH/(t2-t1)S

(5)

方程（5）就是im-DRY301双平板导热仪基本计算方程，在计算过程中，再测量材料的导热系数过程中，不需要加任何修正系数，就可以得出正确数据．im-DRP301的测量准确，测量时间短，自动化程度高。一般情况下，测量试件150分钟温度就可以平衡，180分钟测量完毕，结果可以人工读取纪录，也可以用打印机打印出测量数据及测试报告。

技术指标

测量范围：	0.015 - 1.0W/(m·K)
精度范围：	≤3％
温度范围：	0 - 120℃
温度分辨率：	0.01℃
试件厚度：	10 - 50mm
试件尺寸：	300mm×300mm
平整度：	≤2％
电源电压：	AC 200V±10％
外形尺寸：	600×660×1300mm³
毛重：	75kg

装箱单

DRY300X 整机一部

数据分析系统一套

远程支持系统一套

数据采集系统一套

台式计算机（方正）一套

使用说明书一本

质量保证

整机一年，２４小时内免费热线电话支持

整机一年，24小时内免费在线网络支持

整机一年，24小时内免费远程支持
