亚龙筑机WBC700稳定土厂拌设备

技术参数

型       号	WBC700
额定生产能力（t/h）	700
装机功率（kW）	181
配料仓数量（件）	5
配料仓容积（m3）	12
皮带宽度宽度（mm）	1000
搅拌功率（kW）	2*45
粉仓（m3）	2*74
成品料仓（m3）	9.5
卸料高度（m）	3.6
占地面积（m2）	750
总重（T）	55
计量方式	电子计量

性能特点

01冷骨料级配系统

1、基于变频调速，可根据产量设定和配比要求精确调速；

2、缺料检测自动报警装置；安全紧急开关；

3、模块化设计，安装、拆卸更加方便。

02集料皮带机

1、皮带机分为水平段和倾斜段，它们之间采用铰接，倾斜的角度可作适当的调整。

03水泥供给系统

1、由散装水泥罐车运来的水泥经进料管泵送到水泥罐中，经一台调速螺旋输送机配出的水泥进入减量秤，然后由减量称螺旋输送机直接送入搅拌器中进行拌和。

2、水泥仓为园筒立式贮仓，它包括罐体、机架和蝶阀等主要部件。在罐体上设有用于气力输送的进料管，在罐体顶部装有排气通道，底部装有蜗轮传动蝶阀用于调节水泥下料口的大小。

3、减量秤是用来计量按配比要求的水泥用量（即重量），通过传感器传递信号随时调整螺旋机电机转速。减量称螺旋输送机通过变频器调节电机的转速，从而调节水泥输送的多少。

4、螺旋输送机由螺旋壳体、螺旋叶片轴和驱动电机等组成。它将水泥罐中的水泥输送到减量称.

04搅拌及供水系统

1、按照欧洲标准设计制造。沥青混凝土搅拌器其使用寿命、超载能力等指标都超过国家标准；

2、两台轴装式减速电机独立驱动，齿轮同步，工作更平稳；

3、叶片结构和布局经过精心设计和反复验证；

4、国际水准的高强耐磨合金材料，拌叶片的工作寿命达10万批次以上；

5、高压喷洒沥青泵,格栅式送粉机构大大缩短了搅拌时间，提高了搅拌效率；

6、可选择更高效、节能的振动拌缸。

05输料皮带机

减速电机通过链条带动驱动滚筒转动。

06混合料贮仓

1、四根立柱用地脚螺栓固定在混凝土的基础上，机架安装在立柱上，料斗则固定在机架上。

2、料斗上装有气缸，控制卸料斗的启闭。

07控制系统

1、本系统采用三相交流电源供电380V、50HZ，电源变压器容量不少于140千伏安。

2、系统由自动空气开关和西门子3TF系列交流接触器、3UA系列热继电器以及按纽等主令开关组成，设有电压表和电流表，显示设备运转情况，各电机均用热继电器作短路与过载保护。

3、控制电压选用220V，整机控制均集中在控制台上操作。

4、为保证设备的正常运行，本系统设有单机—联锁转换系统，在联锁运行状态下，当某一部位出现故障，即可自行将后续上料系统停机。

结构特点

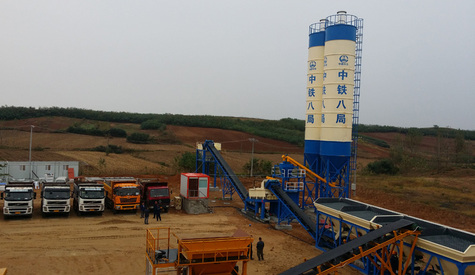

施工案例
