水泥标准稠度仪厂家

水泥标准稠度仪厂家水泥标准稠度仪、水泥净浆稠度仪、维卡仪、水泥标准稠度及凝结时间测定仪（河北路仪）
维卡仪，水泥稠度仪是河北路仪公路仪器有限公司生产的优质产品，咨询电话13703330687，维卡仪别称：水泥稠度仪，水泥稠度凝结时间测试仪。是一种水泥、混凝土行业检测仪器。主要用于检测水泥净浆的标准稠度需水量、凝结时间。
用以测定水泥净浆的标准稠度用水量及凝结时间。
技术参数： 水泥标准稠度仪厂家
试锥等滑动部份总重量 300g
试锥滑动行程 70mm
净重 ≈3.8kg 水泥标准稠度仪厂家

同时供应试验仪器、无损检测、力学设备、各种试模、各种筛具，混凝土试验仪器   水泥试验仪器 无损
检测仪器 公路土工试验仪器 沥青试验仪器 压力机、拉力机 水泥、混凝土试模类  天平类  其它检测仪
器河北路仪电话03174608382手机：13703330687 QQ：1379916211网址http://www.010yq.com
维卡仪水泥标准稠度仪厂家

使用与维护

自动维卡仪的研究水泥标准稠度仪厂家
分类
　　我国标准规定维卡仪测试有标准法和代用法两种。[1]
标准法维卡仪

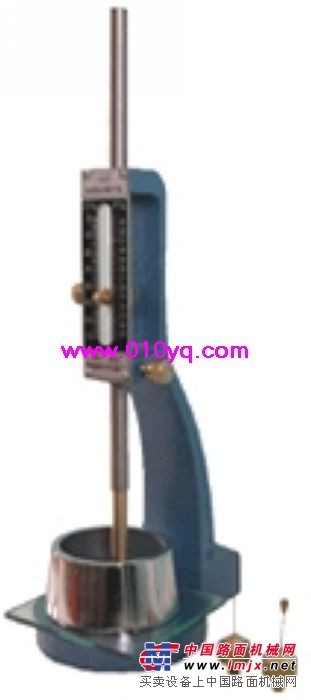

　　如图1所示  图1水泥标准稠度仪厂家
，标准稠度测定用试杆［见图lc］有效长度为50mm±1mm、由直径为φ10mm± 0.05mm的圆柱形耐腐蚀金属制成。测定凝结时间时取下试杆，用试针[见图1d）、e]代替试杆。试针由钢制成，其有效长河北路仪公路仪器有限公司河北路仪公路仪器有限公司度初凝针为50mm±1mm、终凝针为30mm±1mm,直径为φ1.13mm ± 0.05mm的圆柱体。滑动部分的总质量为300g±1g。与试杆、试针联结的滑动杆表面应光滑，能靠重力自由下落，不得有紧涩和旷动现象。 　　盛装水泥净浆的试模〔见图la)〕应由耐腐蚀的、有足够硬度的金属制成。试模为深40mm±0.2mm、顶内径φ65mm±0.5mm、底内径φ75mm±0.5mm的截顶圆锥体。每只试模应配备一个大于试模、厚度≥2.5mm的平板玻璃底板。
代用法维卡仪水泥标准稠度仪厂家
　　代用法维卡仪需符合JC/T 727要求。
测试方法水泥标准稠度仪厂家
标准法
I 标准稠度用水量的测定（标准法）
1.试验前必须做到 　　
a) 维卡仪的金属棒能自由滑动； 　　
b）调整至试杆接触玻璃板时指针对准零点； 　　
c）搅拌机运行正常。 　　水泥标准稠度仪厂家
2. 水泥净浆的拌制 　　用水泥净浆搅拌机搅拌，搅拌锅和搅拌叶片先用湿布擦过，将拌和水倒人搅拌锅内，然后在5s～10s内小心将称好的500g水泥加入水中，防止水和水泥溅出；拌和时，先将锅放在搅拌机的锅座上，河北路仪公路仪器有限公司升至搅拌位置，启动搅拌机，低速搅拌120s，停15s，同时将叶片和锅壁上的水泥浆刮人锅中间，水泥标准稠度仪厂家接着高速搅拌120s停机。 　　
3.标准稠度用水量的测定步骤 　　
拌和结束后，立即将拌制好的水泥净浆装人已置于玻璃底板上的试模中，用小刀插捣，轻轻振动数次，刮去多余的净浆；抹平后迅速将试摸和底扳移到维卡仪上，并将其中心定在试杆下，降低试杆直至与水泥净浆表面接触，拧紧螺丝1s～2s后，突然放松，使试杆垂直自由地沉入水泥净浆中。在试杆停止沉人或释放试杆30s时记录试杆距底板之间的距离，升起试杆后，立即擦净；整个操作应在搅拌后1.5min内完成。以试杆沉人净浆并距底板6mm±1mm的水泥净浆为标准稠度净浆。其拌和水量为该水泥的标准稠度用水量（P），按水泥质量的百分比计。 　水泥标准稠度仪厂家　
II 凝结时间的测定 　　
1 测定前准备工作：调整凝结时间测定仪的试针接触玻璃板时，指针对准零点。 　　
2 试件的制备：以标准稠度用水量按要求制成标准稠度净浆一次装满试模，振动数次刮平，立即放人湿气养护箱中。记录水泥全部加入水中的时间作为凝结时间的起始时间。 　　
3 初凝时间的测定：试件在湿气养护箱中养护至加水后30min时进行次测定。测定时，从湿气养护箱中取出试模放到试针下，降低试针与水泥净浆表面接触。拧紧螺丝1s～2s后，突然放松，试针垂直自由地沉人水泥净浆。河北路仪公路仪器有限公司咨询电话0317/4608382观察试针停止下沉或释放试针30s时指针的读数。当试针沉至距底板4ｍｍ±1ｍｍ时，为水泥达到初凝状态；由水泥全部加入水中至初凝状态的时间为水泥的初凝时间，用＂min＂表示。 　　水泥标准稠度仪厂家
4 终凝时间的测定：为了准确观测试针沉人的状况，在终凝针上安装了一个环形附件。 　　在完成初凝时间测定后，立即将试模连同浆体以平移的方式从玻璃板取下，翻转1800二直径大端向 上，小端向下放在玻璃板上，再放人湿气养护箱中继续养护，临近终凝时间时每隔15min一测定一次，当试针沉人试体0.5mm时，即环形附件开始不能在试体上留下痕迹时，为水泥达到终凝状态，由水泥全部加入水中至终凝状态的时间为水泥的终凝时间，用＂min＂表示。 　水泥标准稠度仪厂家　
5 测定时应注意，在初测定的操作时应轻轻扶持，金属柱，使其徐徐下降，以防试针撞弯，但结果以自由下落为准；在整个测试过程中试针沉人的位置至少要距试模内壁lOmm。临近初凝时，每隔 5min测定一次，临近终凝时每隔15min测定一次，到达初凝或终凝时应立即重复测一次，当两次结论相同时才能定为到达初凝或终凝状态。每次测定不能让试针落人原针孔，每次测试完毕须将试针擦净并将试模放回湿气养护箱内，整个测试过程要防止试模受振。
代用法
　　标准稠度需水量（代用法）水泥标准稠度仪厂家
 1试验前必须做到a)维卡仪的金属棒能自由滑动；
b）调整至试锥接触锥模顶面时指针对准零点；
c)搅拌机运行正常。 　　
2拌制水泥净浆。 　　
3标准稠度的测定 　　水泥标准稠度仪厂家
3.1采用代用法测定水泥标准稠度用水量可用调整水量和不变水量两种方法的任一种测定。采用调整水量方法时拌和水量按经验找水，采用不变水量方法时拌和水量用142. 5ml。 　　
3.1拌和结束后，立即将拌制好的水泥净浆装人锥模中，用小刀插捣，轻轻振动数次，刮去多余的净浆；抹平后迅速放到试锥下面固定的位置上，将试锥降至净浆表面，拧紧螺丝1-2s后，突然放松，河北路仪公路仪器有限公司咨询电话0317/4608382让试锥垂直自由地沉人水泥净浆中。到试锥停止下沉或释放试锥30s时记录试锥下沉深度。整个操作应在搅拌后1．5min内完成。 　　
3. 3用调整水量方法测定时，以试锥下沉深度28 mm土2mm时的净浆为标准稠度净浆。其拌和水量为该水泥的标准稠度用水量（P）按水泥质量的百分比计。如下沉深度超出范围需另称试样，调 　　整水量，重新试验，直至达到28mm±2mm为止。 水泥标准稠度仪厂家　　
3.4用不变水量方法测定时，根据测得的试锥下沉深度S(mm)按式（1）（或仪器上对应标尺）计算得到标准稠度用水量P(％）。P=33.4-0.185S···································（1） 当试锥下沉深度小于13mm时，应改用调整水量法测定。
使用与维护水泥标准稠度仪厂家
　　测定标准稠度用水量前，应先检查仪器滑动部分在支架中能否自由滑动，同时检查试杆降至净浆表面时，指针应对准标尺零点，否则应予调整。测定凝结时间前，应卸下稠度试杆，换以试针，同时检查试针与圆模顶接触时指针是否对零，否则应予调整。每次测定前，首先应将仪器垂直放稳，不宜在有明显振动的环境中操作。每次测定完毕均应将仪器工作表面擦拭干净并涂油防锈。滑动杆表面不应碰伤或存在锈斑。水泥标准稠度仪厂家
