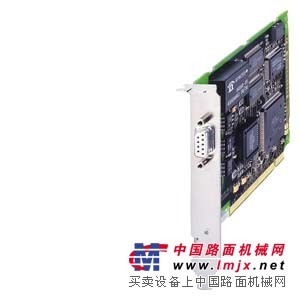

西门子CP5611通讯网卡（原装价优）

西门子CP5611通讯网卡产品的编号以及说明：
6GK1561-1AA01 CP5611网卡(PCI总线软卡,支持MPI,PPI,PROFIBUS-DP)
质量保证，价格优势，欢迎来电！
我公司长期供应西门子PLC，触摸屏，变频器等全系列产品，价格低廉，质保一年  公司秉承：以信待人 以诚待人

质量如生命 客户至上的经营理念  竭诚为您服务。
欢迎您来电咨询高品质西门子驱动和自动化产品价格
我公司长期供应西门子PLC S7-200 S7-300 S7-400 1200 ，触摸屏，变频器，数控系统，工业以太网，电线电缆等全系列产品，价格优势，

质保一年  公司秉承：以信待人 以诚待人  质量如生命 客户至上的经营理念  竭诚为您服务。

追求卓越，追求精确，请选择上海来栗自动化设备有限公司。
 电  话：  021-60512626                                     欢
 手  机：  18321416021                                      迎
 Q    Q：  785666751                                        询
 传  真：  021-61432059                                     价
 联系人：  姚凯（先生）期待与您精诚合作，品牌共享，互利共赢

公司以“精良的品质，合理的价格，优良的服务”为宗旨； 以“诚信、品牌、高效”为经营理念。希望我们的合作能为贵司降低更多的成本

，达到利益的双赢。真诚期待与您的合作！
用我们的真心换取您的满意！
6GK1551-2AA00
SIMATIC NET, PB, CP 5512 通讯处理器，PC 卡（CardBus，32 位），用于将编程器或笔记本电脑连接到 PROFIBUS

或 MPI

6GK1 561-1AA01 CP5611网卡(PCI总线软卡,支持MPI,PPI,PROFIBUS-DP)
6GK1 562-1AA00 CP5621 PCI EXPRESS X1-卡（32 位），用于连接 编程器或带 PCI EXPRESS-BUS 的 PC 到 PB 或

MPI；
6GK1 551-2AA00 CP5512网卡(PCMCIA总线软卡,支持MPI,PPI,PROFIBUS-DP,笔记本电脑用，32BIT)
6GK1 561-3AA01 CP5613网卡(PCI总线硬卡,支持PROFIBUS-DP主站)
6GK1 561-3FA00 CP5613光纤网卡(PCI总线硬卡,支持PROFIBUS-DP主站
6GK1 561-4AA01 CP5614网卡(PCI总线硬卡,支持PROFIBUS-DP主站/从站)
6GK1 561-4FA00 CP5614光纤网卡(PCI总线硬卡,支持PROFIBUS-DP主站/从站)

型号：6GK1561-1AA01
通讯处理器CP5611 A2的的PCI卡（32位;3.3/5V，33/66兆赫）为Conn。到PCI总线PROFIBUS或MPI PG或PC（WIN9X的支

持！）
用于将 PG/PC 连接至 PROFIBUS 和 SIMATIC S7 的 MPI  通讯服务：  - 带“SOFTNET-DP”软件包的 PROFIBUS DP

的1级主站  - 带“SOFTNET-DP”软件包的 PROFIBUS DP 的2级主站，包括非周期性的 DP扩展。
 - 带“SOFTNET-DP从站”软件包的 PROFIBUS DP 从站。  - PG/OP 通信  - 采用 SOFTNET S7 的 S7 通信  - 采用

“SOFTNET-DP”或“SOFTNET-S7”软件包的 S5 兼容通信（基于 FDL接口的“发送/接收”）。
 供带 PCI 插槽的编程装置/PC机用的短 PCI 卡  与下列软件一道使用：  - STEP 7、 STEP 7-Micro/Win、ProTool

、ProTool/Pro、SIMATIC PDM （用于PG/OP通讯）  - COM PROFIBUS  - SOFTNET-S7（用于 S7 通讯）
  - SOFTNET DP（用于 DP）  OPC 服务器包含在通信软件的供货范围内
面向工业的设计
用于便携式 PC 机的连接（如诊断和试运行）
易于安装和试运行

CP 5611 可在不同的软件包下操作，并且允许用户通过 PROFIBUS 和 多点式接口 （MPI） 执行编程设备功能和个人

电脑的功能。

每一台编程器 / 个人电脑只能使用一个 CP。 同样，每一台 CP 也只能使用一个协议 （PROFIBUS DP、S7 通信或者

FDL）。

下列各个软件包支持 CP 5611：

在 WINDOWS 95 和 NT 4.0 系统下 STEP 7 V3.2 以上的版本； Windows 98 V4.02 和 K4.02.5 以上的版本
CP 5611 的驱动程序包括在STEP 7 的供应范围内。

SOFTNET-S7
S7 编程接口能与该软件包一起使用

SOFTNET-DP
使用这种软件包 CP 5611 能被用作 PROFIBUS-DP 主站（1-2 级）

 SOFTNET-DP 从站
使 CP 5611 作为 PROFIBUS-DP 从站

 COM PROFIBUS （如 V3.3）
CP 5611 能与该软件包一起使用，用于 PROFIBUS-DP 系统的调试或者诊断（DP 在线功能）

 STEP 7-Micro / WIN （如 V2.1）
用作 SIMATIC S7-200 可编程控制器编程软件的硬件平台。

ProTool，ProTool / Pro

CP 5611 可用作 SIMATIC 操作员面板、触摸面板和文本显示器的组态工

产品类型名称 CP 5611 A2 COMMUNICATION PROCESSOR CP 5611 A2 PCI-CARD (32 BIT; 3.3/5V;33/ 66 MHZ) FOR CONNECTION TO PG or PC WITH PCI-BUS TO PROFIBUS or MPI (NO WIN9X-SUPPORT!) CURRENTLY ONLY 32BIT SUPPORT IN CONNECTION WITH SIMATIC NET V8.2 SW! 传输速率   传输率   接口 1 上 / 符合 PROFIBUS   小值 9.6 kbit/s 值 12 Mbit/s 接口   电气连接数量 / 接口 1 上 / 符合 PROFIBUS 1 电气连接方式 / 接口 1 上 / 符合 PROFIBUS 9 针 Sub-D 插口 (RS 485) 电源电压、电流消耗、功率损耗   电压类型 DC 电源电压   1 / 来自背板总线 5 V 相对对称公差   5 V 时 / DC 时 5 % 消耗电流   1 / 来自背板总线 / DC 时 / 值 0.5 A 损耗有效功率 2.5 W 许可的环境条件   环境温度   运行期间 5…55 °C 在储存期间 -20…+60 °C 在运输期间 -20…+60 °C 相对的空气湿度   在25 °C时 / 无冷凝 / 在运行阶段 / 的 95 % 防护等级 IP IP00 结构、尺寸和重量   宽度 18 mm 高度 102 mm 深度 130 mm 净重 100 g 产品特点、功能、组件 / 概述   结构相同的插入卡数量 / 可插入 / 每个 PC 站点 1 模块数量 / 备注 - 可连接的数量 / 适用于开放式通讯 / 通过发送/接收 / 值 50 软件 / 适用于 DP 主站功能 / 需要 是，SOFTNET-PB DP 用作 DP 主站 / DPV1     是   是   否 DP 从站数量 / 连接 DP 主站 / 可运行 64 数据量/输出端的地址范围/用作 DP 主站/总值     14640 byte   14640 byte   244 byte   244 byte   244 byte 用作 DP 从站 / DPV1     是   否 用作 DP 从站     122 byte   122 byte 可连接的数量/适用于 S7/PG 通讯/值 8 可组态连接的数量 / 每个 PC 站点 207 组态软件 / 所需 NCM PC 包括在产品所需软件的供货范围内 产品功能 / 端口诊断 是 标准、规范、许可   标准   适用于 EMC 89/336/EWG 适用于安全 / CSA 和 UL CAN/CSA C22.2 & UL 60950-1, UL 1950 适用于干扰发射 EN 61000-6-3 适用于抗干扰性 EN 61000-6-2 资格证明   CE标识 是 C-Tick 是 配件   配件 可选： MPI 电缆
