光栅位移传感器/微位移传感器/高精度微位移传感器

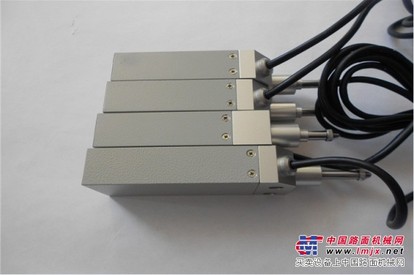

SMW-GSC-XS微型自复位光栅位移传感器

量程 0-50mm

一、产品介绍：

SMW-GSC-XS微型自复位光栅位移传感器是利用光栅测量原理，将光栅的光信号转换成对应的电信号，供二次仪表或计算机显示和计算处理。具有精度高，体积小，功耗低，使用方便等特点。后部处理设备可采用数显表显示数据或则用光栅脉冲采集卡与计算机通讯，同样在经过处理后可以与PLC直接通讯。输出信号分正弦信号和5V方波信号，根据使用要求配置。

二、技术参数：

型号	SMW-GSC-XS
量程	0-50mm
栅距	10μm(100对线/毫米）；20μm(50对线/毫米）

工作电压	5VDC 15VDC 24VDC
精度	0.5μm 1μm 5μm
输出信号	AB相脉冲方波正弦波 RS232 RS485
测力	≤2.5N
工作速度	1.5m/s
工作温度	10～45℃
存储温度	-20-+70℃
	厚度测量、缝隙测量、微位移测量、间距或直线位移测量、实验仪器、精度检测站、工业控制等领域
应用范围

接线方式	红色电源正，黑色负极，蓝色A相，绿色B相

使用安装

SMW-GSC-XS光栅微型自复位位移传感器主要用于高精度测量。使用时除保证环境条件外，正确的安装与使用不仅保证测量精度，还能延长使用寿命。光栅测微传感器正确安装位置是测杆朝下或水平放置。安装固定方式有两种：①以螺钉固定，固定孔中心距为22±0.2mm。②以①15轴夹紧。安装固定后，测杆中心线垂直于被测工件。

使用时，测头接触基面，数显表清零，轻轻提起测杆，当测头接触被测工件表面时，数显表显示值就是测量值。切忌快推或快速释放测杆，以免损坏光栅或因撞击影响传感器精度。
