供应暗杆楔式闸阀Z45T,Z45W,进口,国产

供应暗杆楔式闸阀Z45T,Z45W,进口,国产

价格：

￥

面议

共被查看 176 次

更新日期:2015-12-02

有效期至:2016-03-01

产品品牌：

规格型号：

销售价格：面议

是否原厂：

所在地区 : 上海

产品分类 : 其他

暗杆楔式闸阀Z45T,Z45W,进口,国产,阀门,价格,参数

产品名称：暗杆楔式闸阀

产品型号： Z45H

产品口径： DN50-700

产品压力： 0.6~6.4Mpa

产品材质：铸钢、不锈钢、合金钢等

二、Z45T-暗杆楔式闸阀性能规范：

型号	公称压力（MPa）	试验压力（MPa）		工作温度（℃）	适用介质
		强度（水）	密封（水）
Z45T-10	1.0	1.5	1.1	≤120	蒸汽、水
Z45W-10				≤100	油品、煤气

三、Z45T-暗杆楔式闸阀主要零件材料：

零件名称	材料

	Z45T-110	Z45W-10
阀体、阀盖	灰铸铁	灰铸铁
阀板	灰铸铁+黄钢	灰铸铁
阀杆	碳钢	碳钢
手轮	灰铸铁	灰铸铁
阀杆螺母	青钢	青钢

四、Z45T-暗杆楔式闸阀外形尺寸和连接尺寸：

型号	公称通径DN（mm）	尺寸								重量（kg）
型号	公称通径DN（mm）	L	D	D1	D2	b-f	Z-Φd	H	Do	重量（kg）
Z45T-10 Z45W-10	40	165	145	110	85	18-3	4-18	240	140	16.5
	50	178	160	125	100	20-3	4-18	295	160	20
	65	190	180	145	120	20-3	4-18	320	160	25
	80	203	195	160	135	22-3	4-18	350	200	33
	100	229	215	180	155	22-3	8-18	390	200	44
	125	250	250	210	185	24-3	8-18	440	240	60
	150	270	280	240	210	24-3	8-23	490	240	98.5
	200	292	330	295	265	26-3	8-23	620	320	135
	250	330	390	350	320	28-3	12-23	680	320	185
	300	356	440	400	368	28-3	12-23	880	400	-
	350	381	500	460	428	30-3	16-23	888	400	-
	400	406	565	515	482	32-3	16-25	-	500	-
	450	432	615	565	532	32-3	20-25	-	500	-
	500	457	670	620	585	34-3	20-25	-	500	-

安装与维护应注意事项：

手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。　　

双闸板闸阀应垂直安装（即阀杆处于垂直位置，手轮在顶部 )。　　

带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。　　

带传动机构的闸阀，按产品使用说明书的规定安装。　　

如果阀门经常开关使用 , 每月至少润滑一次。

您现在的位置：上海祝富阀门有限公司 - 产品展示 - 闸阀

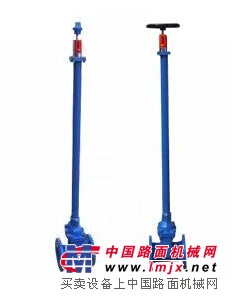

RVZM,MZ45X,直埋式弹性座封闸阀,直埋式软密封闸阀
型号：	RVZM/MZ45X
口径：	DN50-600
压力：	1.6MPa
材质：	铸铁、铸钢

RVCX,Z45X,暗杆弹性座封闸阀,暗杆软密封闸阀
型号：	RVCX/Z45X
口径：	DN50-600
压力：	1.6MPa-2.5MPa
材质：	铸铁、铸钢

Z545X,Z945X,大口径弹性座封闸阀,大口径软密封闸阀
型号：	Z545X
口径：	DN500-1200
压力：	1.6MPa
材质：	铸铁、铸钢

RRHX,Z41X,明杆弹性座封闸阀,明杆软密封闸阀
型号：	RRHX/Z41X
口径：	DN50-800
压力：	1.6MPa-2.5MPa
材质：	铸铁、铸钢

Z45X,Z41X,埋地式弹性座封闸阀,埋地式软密封闸阀
型号：	RVCX
口径：	DN50-600
压力：	1.6MPa-2.5MPa
材质：	铸铁、铸钢、球墨铸铁

RRHX,Z941X,Z945X,电动弹性座封闸阀,电动软密封闸阀
型号：	RRHX/Z941X
口径：	DN15-600
压力：	1.6MPa-16.0MPa
材质：	不锈钢、304、316、316L

闸阀具有以下优点：　　

流体阻力小。　　

开闭较省力。　　

介质流向不受限制，不扰流、不降低压力。　　

形体简单，结构长度短，制造工艺性好，适用范围广。　　

闸阀的缺点如下：　　

密封面之间易引起冲蚀和擦伤，维修比较困难。　　

外形尺寸较大，开启需要一定的空间，开闭时间长。　　

结构较复杂。

闸阀的缺点：

　　1、密封面之间易引起冲蚀和擦伤，维修比较困难。　　2、外形尺寸较大，开启需要一定的空间，开闭时间长。　　3、结构较复杂。
