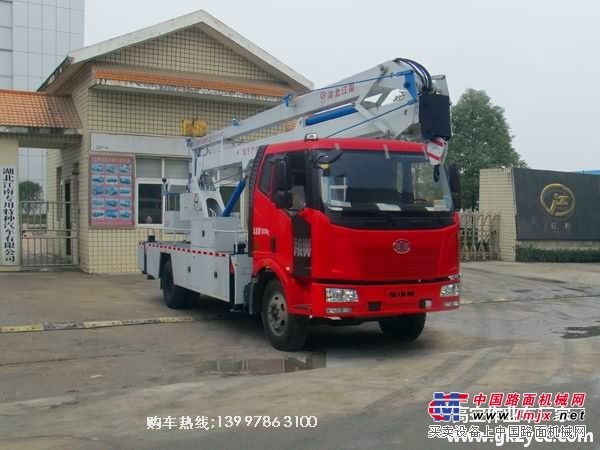

解放20米高空作业车主要技术性能参数：

整车参数

产品名称：

JDF5110JGKC4型高空作业车

外型尺寸：

9500X2500X3950(mm)

底盘型号：

CA1120P62K1L2E4Z

总 质 量：

11350 (kg)

轴 数：

2

整备质量：

11155(kg)

作业高度

20米高空作业车

免征公告

2012年第二册总第三十三册第16页

公告批次

245批

环保公告

有

轴 距：

4700(mm)

驾驶室乘人数

3（单排驾驶室）

燃料种类：

柴油

车速：

93(km/h)

发动机型号

生产厂家

功率(kw)

排量(ml)

BF6M2012-22E4
BF6M2012-20E4
BF6M2012-18E4
BF4M2012-16E4
BF4M1013-18E4
BF4M1013-16E4

中国汽车集团公司
中国汽车集团公司
中国汽车集团公司
中国汽车集团公司
道依茨一汽(大连)柴油机有限公司
道依茨一汽(大连)柴油机有限公司

165
150
139
121
139
121

6060
6060
6060
4040
4764
4764

排放标准：

GB3847-2005,GB17691-2005国Ⅳ

底盘参数

上装配置

作业高度

20米

工作半径

9米

额定平台载荷

200Kg（工作斗承载）

回转角度

360度连续旋转，液压油管不扭结

吊钩

1吨吊钩（吊钩伸缩1米）

操作方式

上下电控操作，带点火熄火装置，手油门

臂架

1. 三节折臂式臂架，采用高强度钢板制作而成，下臂变幅范围0～70度，上臂变幅范围0～70度，小臂变幅范围0～90度，上臂变幅采用四连杆绞接机构，减轻运动中的冲击力，动作平稳，结构紧凑，机动性好，作业范围大。

2. 作业半径：9米，作业半径时的作业高度11.2米；作业高度：20米，作业高度时的作业半径：2.4米。

支腿

1. H型支腿，前后支腿均可外伸，纵向跨距5.15米，横向跨距4米。

2. 四支腿水平及垂直伸缩均可单独运动也可以联动，适应能力强，跨距大，稳定性好。

3. 支腿阀设有上车操作和下车操作转换控制手柄，实现上下车互锁。支腿阀配有油压表，可时刻显示系统液压压力

4. 支腿爆闪灯，用于作业时支腿示廊，发出光报警信号。

工作斗

1. 工作斗额定载荷限载200kg，工作平台底板采用防滑钢板，工作斗后置，方便人员进出，降低整车重心。工作斗电控操作节省工作斗使用空间。

2. 拉杆长度可调节，外置拉杆强制调平。

液压系统

1. 液压系统配有进口油过滤器，保证液压油品质，额定工作压力16Mpa，压力随负载自动调节，，系统设过载保护阀，油压超过定值，自动卸载。

2. 液压油箱配有液温一体表，可时刻检测液压油油量及油温。

安全配置

1. 臂架油缸带双向平衡阀锁止功能，支腿油缸带双向液压锁，防止臂架/支腿自动沉降，液压系统实现上下车互锁，过载保护，油缸安全自锁。

2. 工作斗配置紧急应急点火，熄火装置（用于定点维修时熄火发动机，节约能源）。

选装

带电液比例调速阀的电子控制系统：臂架动作电磁阀控制，实现各个动作的无极调整，选配无线遥控操作。吊篮工作照明灯，洗手水箱，支腿爆闪灯。
