供应Xt-LC32电压型倾角传感器
| 产品名称：Xt-LC32电压型倾角传感器 |
|---|
| 产品类别： 倾角传感器 |
| 产品型号：Xt-LC32 |
| 产品介绍： | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
产品介绍

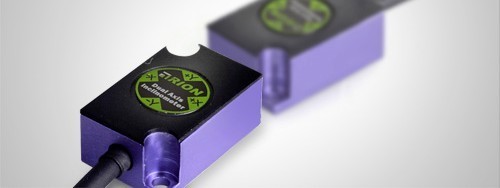

Xt-LC32系列倾角是一款小体积低成本双轴倾角传感器，主要针对体积有高限制性的应用市场。由于内置了新的微机电生产工艺倾角单元，使得外形体积仅有：29mmX24mm，而微机电工艺的一致性和稳定性很高，工作温度达到工业级别-40～+85，是一款性价比超高的倾角模块。
本产品采用非接触式测量原理，能实时输出当前的姿态倾角，使用简单，无需找回相对变化变的两个面安装。体积小、抗外界电磁干扰能力强、承受冲击震动能力强。是工业设备，平台测量姿态的理想选择！
主要特性
●双轴倾角量测 ●量程±10～±90°可选 ●长期稳定性<0.1°
●5V稳电压输入 ●输出方式0～5V ●宽温工作-40～+85℃
●IP65防护等级 ●高抗振性能>3500g ●较高分辨率0.01
●小体积29×24×11mm（可定制）
产品结构
采用欧洲进口倾角单元，电容微型摆锤原理。利用地球重力原理，当倾角单元倾斜时，地球重力在相应的摆锤上会产生重力的分量，相应的电容量会变化，通过对电容量处量放大，滤波，转换之后得出倾角。
产品应用
●电动盲人椅测平 ●云台运转监控 ●卫星天线定位
●汽车底盘测量 ●四轮定位系统 ●激光水平仪
●基于倾角的方向测量 ●红外成像仪器
产品电气参数
名词解释：
分辨力： 是指传感器在测量范围内能够检测和分辨出的被测量的小变化值。
典型性能图表：
1，输入输出特性：
产品测量与安装
安装时应保持传感器安装面与被测目标面平行，并减少动态和加速度对传感器的影响。本产品可水平安装也可以垂直安装，垂直安装只适用单轴倾角传感器，对于量程≤60°的产品请采用水平安装，安装方式请参考下面示意图：
产品尺寸图
产品尺寸：L29mm×W24mm×H11mm
产品机械参数
○连接器： 引线(50CM)
○防护等级：IP65
○外壳材质：铝合金磨沙氧化
○安装： 两颗M3螺丝
产品电气连接
产品定购信息
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
