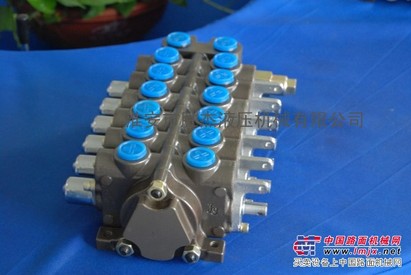

ZCDB-L15系列液压多路阀

  CDB系列换向阀是我公司引进、消化吸收国外先进技术进行设计的新产品，它不但适用于叉车、小型装载机、平地机液压系统，还可以应用于其他起重运输机械、矿山机械液压系统中，使主机实现了进口元件的国产化。该系列多路阀采用片式结构，1-10连内可以任意组合。油路形式为并联、串并联。进油片内设有稳流装置，保证转向系统正常工作。换向片内可带过载阀、二次压力阀、补油阀等附加阀供用户选择。滑阀机能有O、A、R、Y、OX等，供用户任意组合。CBD15型适用于单泵分流双回路系统。我公司可为客户定制生产各种特殊要求的多路阀。 用于叉车、小型装载机、平地机液压系统，还可以用于其他起重运输机械、矿山机械液压系统

ZCDB  —ZCDB-F15、ZCDB-F20

用于叉车、环保车等工程机械的液压系统。

1、CDB15

CDB  — F  15  H — A  1  T . …… —Z

①      ② ③  ④   ⑤  ⑥  ⑦   ⑧    ⑨

①、 多路换向阀代号；

②、 公称压力等级， F：20 MPa，（压力等级见表二）；

③、 公称通经： 15 mm；

④、 首块代号（分流接头尺寸）：H，分流接头尺寸M16X1.5，无分流则省略，（分流接头尺寸及代号见表六）；

⑤、 联滑阀机能： A 杆，（阀杆机能见表一）；

⑥、 联A、B口辅助阀代号：1，（辅助阀代号见表四）；

⑦、 联滑阀复位方式，T：为弹簧对中复位方式，（定位方式见表三）；

⑧、 第二联至第二联以上滑阀机能和A、B口辅助阀代号及复位方式：每联之间要用< . >隔开；

⑨、 操纵支架代号：Z，无操纵支架情况时可省略。

举例：

（1）、一联O杆弹簧定位，带分流，分流尺寸M16X1.5：

CDB—F15H—OT—Z；

（2）、两联O杆弹簧定位, 带分流，分流尺寸M18X1.5，不装操纵支架：

CDB—F15H1—OT.OT；

（3）、三联到八联之间O杆弹簧定位，带分流，分流尺寸M16X1.5：

CDB—F15H—（3…8）OT—Z；

（4）、两联AO弹簧定位，带分流，分流尺寸M18X1.5：

CDB—F15H1—AT .OT—Z；

（5）、一联O杆钢珠定位，带分流，分流尺寸M16X1.5：

CDB—F15H—OW—Z；

（6）、二联O杆钢珠定位，不带分流：

CDB—F15—OW .OW—Z；

（7）、七联O杆，联钢珠定位，其余弹簧定位，不带分流：

CDB—F15—OW .6OT—Z；

（8）、二联O杆弹簧定位，不带分流，联为双调：

CDB—F15—O4T .OT—Z；手机：18262736969(详情请电话联系）
