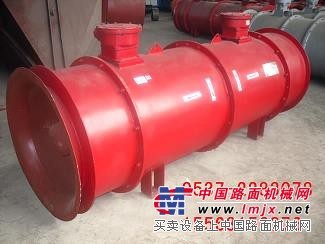

矿用隔爆型压入式对旋轴流局部通风机
FBD矿用隔爆型压入式对旋轴流局部通风机、压入式对旋轴流局部通风机、对旋轴流局部通风机、轴流风机、防爆风机、矿用风机、对旋风机、FBD风机
1、产品特点
FBD 系列矿用压入式对旋轴流局部通风机具有结构合理、规格齐全、效率高、节能效果明显、噪音低、送风距离远等特点。根据不同的通风阻力要求，既可整机使用又可分级使用从而减少通风电耗、节约能源。巷道长度在2000M以内可不移动风机正常送风，减少了工人的劳动强度，节约通风时间，是矿井下局部通风的理想设备。同时，它亦可用于冶金、有色、黄金、化工、造船和陶瓷工业等高压通风场合。其结构特征为矿用对旋、消声、轴流式。
2、主要用途及适用范围
本产品主要用于矿井下作压入式局部通风机，适用于采掘工作面
及各种硐室的局部通风场合。同时，也适用与其他矿山局部通风场合及各种隧道通风。
3、使用环境条件
本产品既可平放在巷道底板使用，也可悬挂在巷道壁上使用。当放在底板上使用时，风机的吸风口(集流器端)不能浸在水或泥水中。风机使用环境的气体温度为—20～40℃，海拔不应超过1000m。所用电源的额定频率为50Hz，额定电压为380V。
4、工作条件
本产品通过气体的含尘量不得超过200mg/m3。
5、对环境及能源的影响
本产品对环境无任何污染，属于高效节能产品。
6、结构特征与工作原理
总体结构及其工作原理、工作特性：本产品具有2个叶轮靠近安装，分别由2台电机拖动使其互为反向旋转。风流从集流器端沿轴向进入第Ⅰ级主机，经第Ⅰ级叶轮加速后气流方向发生偏转流进第Ⅱ级主机，经第Ⅱ级叶轮再次加速后气流方向发生反向偏转，沿轴向从扩散器端排出，从而使风流流动。
7、技术特性
1、主要性能
该系列风机具有降低噪声、运转平稳、特性曲线平滑、高效区域宽广等主要性能。
2、主要参数
该系列风机的主要技术性能参数有：风量Q、全压P、全压效率η、噪声LA、转速n 等，系列风机的效率为83%，噪声不超过85 dB(A)。
FBD系列煤矿用防爆压入式对旋轴流局部通风机技术性能参数表
机号 转速r/min 风量m3/min 全压Pa 电动机型号 配用功率kW 额定电压(V) 单台电机
额定电流(A)
№4.0 2900 136～89 256～2050 YBF90L-2 2×2.2 380/660 4.85/2.79
  150～100 325～2500 YBF100L-2 2×3 380/660 6.4/3.7
  165～109 375～3040 YBF112M-2 2×4 380/660 8.1/4.7
№5.0 2900 217～145 275～2060 YBF112M-2 2×4 380/660 8.1/4.7
  240～161 325～2540 YBF132S1-2 2×5.5 380/660/1140 11.1/6.4/3.7
  266～178 400～3155 YBF132S2-2 2×7.5 380/660/1140 14.8/8.66/4.97
№5.6 2900 286～188 275～2850 YBF132S2-2 2×7.5 380/660/1140 14.8/8.66/4.97
  324～215 375～3690 YBF160M1-2 2×11 380/660/1140 21.6/12.6/7.2
  358～238 440～4560 YBF160M2-2 2×15 380/660/1140 28.8/17.0/9.6
№6.3 2900 410～237 400～4775 YBF160M2-2 2×15 380/660/1140 28.8/17.0/9.6
  442～256 460～5475 YBF160L-2 2×18.5 380/660/1140 35.5/20.5/11.8
  468～274 525～6125 YBF180M-2 2×22 380/660/1140 41.0/24.4/13.67
  518～318 640～7310 YBF200L1-2 2×30 380/660/1140 56.9/32.9/18.5
№7.1 2900 608～352 523～6228 YBF200L1-2 2×30 380/660/1140 56.9/32.9/18.5
  652～377 602～7163 YBF200L2-2 2×37 380/660/1140 67.9/40.3/22.6
  696～402 686～8161 YBF225M-2 2×45 380/660/1140 82.1/48.4/27.4
№8.0 2900 817～473 605～7200 YBF225M-2 2×45 380/660/1140 82.1/48.4/27.4
  874～506 692～8230 YBF250M-2 2×55 380/660/1140 102.6/59.3/34.3
  970～560 850～9950 YBF2-280S-2 2×75 380/660/1140 134/77/44.2
№9.0 1450 831～480 394～4710 YBF200-4 2×30 380/660/1140 56.8/32.8/19.0
  890～520 450～5120 YBF2-225S-4 2×37 380/660/1140 70.0/40.0/23.2
  950～550 520～6170 YBF2-225M-4 2×45 380/660/1140 85.0/50.0/29.0
№10.0 1450 1171～677 514～6131 YBF250M-4 2×55 380/660/1140 102.7/59.2/34.3
  1300～750 630～7540 YBF2-280S-4 2×75 380/660/1140 140/81.0/47.0
  1380～800 710～8520 YBF2-280M-4 2×90 380/660/1140 167/96/55.5
№11.2 1450 1650～950 650～7690 YBF2-280M-4 2×90 380/660/1140 167/96/55.5
  1770～1020 750～8790 YBF2-315S-4 2×110 380/660/1140 201/116/67.2
  1880～1090 850～9930 YBF2-315M-4 2×132 380/660/1140 240/139/
