悬浮式单体液压支柱

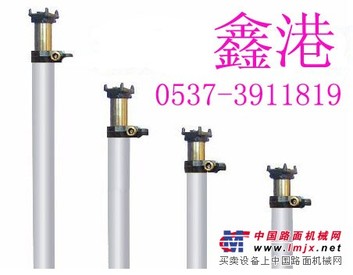

DWX悬浮式单体液压支柱
DWX型（柱塞悬浮式）单体液压支柱是中国矿业大学研制的一种新一代工作面单体支护产品，是机械化普采工作面的配套设备，也是综采工作面的端头支护设备。其适用于煤矿回采工作面的顶板支护，综采工作面的端头顶板支护，巷道掘进的超前支护。由于其承载能力大，抗偏载能力强，工作行程大，使用范围广，因而其可应用于薄煤层，中厚煤层及厚煤层工作面。
DWX型单体液压支柱采用柱塞悬浮式技术原理，悬浮力达到工作阻力的五分之四，立柱受力仅为五分之一，DWX型支柱三用阀设于手把体上，注液时，三用阀不随支柱的活柱升高而升高，操作方便，安全可靠。
DWX型单体液压支柱的参数：
项目型号 高度mm高度mm工作行程mm工作阻力kN重量kg支柱工作范围mm额工压力MPa
DW35-180/100X    3500           1960           1540         180            71       1960-3500          24.9
DW31-180/100X    3150           1780           1370         180            65       1780-3150          24.9
DW28-250/100X    2800           1600           1200         250            59       1600-2800          34.6
DW25-250/100X    2500           1430           1070         250            54       1430-2500          34.6
DW22-300/100X    2240           1280            960         300            49.5     1280-2200          41.5
DW20-300/100X    2000           1150            850         300            45       1150-2000          41.5
DW18-300/100X    1800           1035            765         300            41.5     1035-1800          41.5
DW16-300/100X    1600            920            680         300            38        920-1600          41.5
DW14-300/100X    1400            810            590         300            34        810-1400          41.5
DW12-300/100X    1200            700            500         300            30.5      700-1200          41.5
DW10-300/100X    1000            595            405         300            27.5      595-1000          41.5
DW08-300/100X     800            490            310         300            24        490-800           41.5
DW06-300/100X     630            400            230         300            21        400-630           41.5
