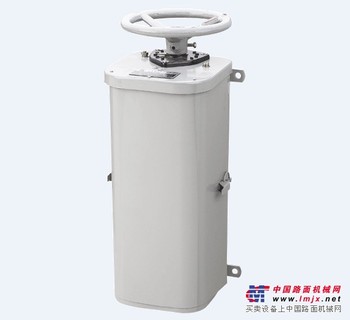

KTJ1系列凸轮控制器主要用作起重机的交流电动机的起动,调速和换向。
控制器的额定电流分为50安和80安,又按线路的不同分作数种,大部分的控制器都具有逆对称的电路,可用于起重机平移机构,亦可用于起重机的升降机构。
KTJ1-50/1,KTJ1-80/1,KTJ1-80/3,KTJ1-50/4,KTJ1-50/6型控制器用作控制三相绕线式异步电动机。
KTJ1-50/2,KTJ1-50/5型控制器用作同时控制两台三相绕线式异步电动机。
KTJ-50/3型控制器用作控制三相鼠笼式异步电动机。
使用条件:
海拔高度不超过1000米;
周围介质温度不高于+35℃和不低于-40℃(低于-15℃应用防冻润滑剂润滑)。
空气相对湿度不超过85%。
控制器经过特殊处理后还适用于下列工作条件:(即TH )
周围介质湿度不高于+40℃;
空气相对度不超过95%;
有霉菌存在和凝露的地方。
控制器不适用于下列工作条件:
在有能腐蚀金属和破坏绝缘的气体蒸汽或尘埃的环境中;
在有爆炸危险的环境中;
在没有防雨雪设备的地方;
在有剧烈振动和颠簸的地方。
外形及安装尺寸
尺寸(毫米) |
控制器型号 |
||||
KTJ1-50/1 |
KTJ1-50/3 |
KTJ1-50/4 |
KTJ1-50/5 |
KTJ1-80/1 |
|
A |
638 |
558 |
668 |
788 |
723 |
B |
475+l 0.5 |
385+l 0.5 |
505+l 0.5 |
625+l 0.5 |
560+l 0.5 |
C |
547.5 |
467.5 |
577.5 |
697.5 |
632.5 |
主要技术数据
控制器的技术数据见表
控制器型号 |
位置数 |
定子和转子电流 |
在下列电压下的额定功率(千瓦) |
每小时关合次数不多于 |
重量(公斤) |
||||
向前(上升) |
向后(下降) |
长期工作制 |
通电持续率在40%以下的工作制 |
220V |
380V |
300V |
|||
KTJ1-50/1 |
5 |
5 |
50 |
75 |
16 |
16 |
16 |
|
28 |
KTJ1-50/2 |
5 |
5 |
50 |
75 |
※) |
※) |
※) |
|
26 |
KTJ1-50/3 |
1 |
1 |
50 |
75 |
11 |
11 |
11 |
|
28 |
KTJ1-50/4 |
5 |
5 |
50 |
75 |
11 |
11 |
11 |
|
28 |
KTJ1-50/6 |
5 |
5 |
50 |
75 |
11 |
11 |
11 |
600 |
28 |
KTJ1-50/5 |
5 |
5 |
50 |
75 |
2×11 |
2×11 |
2×11 |
|
32 |
KTJ1-80/1 |
6 |
6 |
80 |
120 |
22 |
22 |
22 |
|
38 |
KTJ1-80/3 |
6 |
6 |
80 |
120 |
22 |
22 |
22 |
|
38 |
※)由定子回路的接触器功率决定之
控制器的额定功率即其控制的电动机在额定电压工作制及额定关合频率时的轴上的功率。在关合频率超过额定关合次数时须将控制器的额定功率低至60%。
型式 |
触头压力(公斤) |
触头分开距离
