供应单槽凿井悬吊天轮

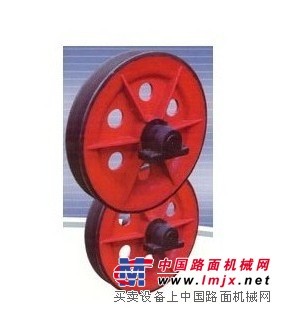

单槽凿井悬吊天轮
凿井悬吊天轮 凿井天轮 悬吊天轮  固定天伦 游动天轮 立井天轮 天轮
天轮head sheave又叫 绳轮(sheave wheel) 是设置在井架或暗井顶部，承托提升钢丝绳的导向轮。矿井立井井架上方调节钢丝绳运动方向的定滑轮,他承载着罐笼、吊桶或者立井箕斗的重量，也常常被看作矿井的标志。
按《煤矿安全规程》，提升设备的天轮的小直径与钢丝绳直径之比值应符合：井上提升装置的滚筒和围抱角大于90的天轮，不得小于80；围抱角小于90的天轮，不得小于60；井下围抱角大于90的天轮，不得小于60；围抱角小于90的天轮不得小于40。
型号 天轮公称直径 天轮外径 绳槽半径 容许钢丝绳直径 轴承座中心距 轴承座中心高 质  量（kg）
MZS2.1-0-10.5 Φ500 Φ595 R13.5 Φ23 280 90 130
MZS2.1-0-10.65 Φ650 Φ775 R17 Φ31 340 100 230
MZS2.1-0-10.8 Φ800 Φ960 R22 Φ40 400 110 382
MZS2.1-0-11.05 Φ1050 Φ1260 R28.5 Φ52 480 120 670
MZS2.1-0-11.25 Φ1250 Φ1495 R33 Φ60.5 520 140 1088
