打井机350型反循环车载钻机
 |
 |
 |
 |

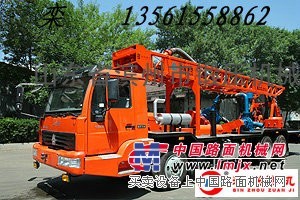

| ◎ | BZCF350ZY车载式正反循环钻机是我厂自主创新产品，是一种车载式转盘回转钻机。主要适用于在第四纪松散层、卵砾石层、基岩层上钻 |
| 进各种建筑基础桩孔，也适用于工业农业水井的钻凿； | |
| ◎ | 钻机选用中国重汽6×4专用汽车吊车底盘，主传动、分动箱、变速箱、双卷扬机组、泥浆泵、砂石泵、钻塔等均安装在吊车底盘上； |
| ◎ | 钻机配有正反循环泵组，砂石泵闸阀气动控制，钻进时可采用泥浆作为冲洗液，通过泥浆泵、砂石泵切换实现正反循环钻进； |
| ◎ | 钻机加装全车液压系统，塔架液压起降，四个支腿液压控制， 两个后支腿可以水平伸缩，四个支腿既可以同时操作又可以单独动作， |
| 提高了钻机的灵活性，便于钻机快速调平； | |
| ◎ | 钻机以汽车发动机为动力，加装分动装置和液压系统，汽车行走、钻井作业同机联动； |
| ◎ | 钻机主传动为机械传动，钻杆有螺纹、法兰两种连接形式；螺纹连接钻杆卸杆垫叉气动往复，配用液压辅助卸杆，高效快速，比法兰连 |
| 接钻杆，提高效率5倍之多,既操作简便省力，又移动井位迅速； | |
| ◎ | 钻机可根据用户要求选装MF15KW发电机为施工现场夜间照明维修提供方便； |
| ◎ | 钻机可根据用户要求选装7.5KW真空泵引水系统，为6BS、8BS砂石泵引水提供方便； |
| ◎ | 钻机可根据要求选装液压加压装置，遇到泥岩、强风化等硬质地层可以辅助加压钻进，以提高成孔效率； |
| ◎ | 钻机外观漂亮大气，转盘扭矩大，进尺快，适用深水井工程、建筑基础、桥梁基础、油田套管、高压线桩、风电底桩、地质矿井、港口 |
| 码头、水坝基础的施工，深受国内外客户的欢迎。 |
|
主 要 参 数
|
||||||
|
钻孔深度（m）
|
50
|
150
|
||||
|
钻孔直径（mm）
|
1500
|
500
|
||||
|
转盘转速（r/min）
|
122.3；79.5；49.9； 28.3；16.7； 15.9（倒）
|
|||||
|
转盘扭矩（kn/m）
|
7.4； 11.4； 18.3； 31.9； 54.1； 56.8（倒）
|
|||||
|
主卷扬机单绳拉力（kn）
|
30
|
|||||
|
主卷扬拉力(KN) |
180 | |||||
| 液压副卷扬机单绳拉力（kn） | 40 | |||||
|
液压副卷扬拉力(KN) |
160 | |||||
|
大钩提升能力（kn）
|
180
|
|||||
|
钻塔承载能力(kn)
|
200
|
|||||
|
钻塔高度(mm)
|
9543
|
|||||
|
钻杆
|
主钻杆(mm)
|
182*182*5000
|
||||
|
副钻杆(mm)
|
Ф168*8*3000（螺纹连接）
|
|||||
|
液压油泵
|
型号
|
CB-HP50/32Z
|
||||
|
排量（ml/r）
|
50/32
|
|||||
|
额定转速(r/min)
|
2000
|
|||||
|
额定压力（mpa）
|
20
|
|||||
|
泥浆泵
|
流量（m³/h）
|
200
|
||||
|
扬程（m）
|
26
|
|||||
|
吸程（m）
|
7.5
|
|||||
|
转速(r/min)
|
1450
|
|||||
|
功率（kw）
|
30
|
|||||
|
砂石泵
|
6BS
砂石泵
|
流量（m³/h）
|
280
|
|||
|
吸程（m）
|
7.5
|
|||||
|
扬程（m）
|
18
|
|||||
|
转速(r/min)
|
730
|
|||||
|
功率（kw）
|
30
|
|||||
|
配套动力
|
柴油机
|
型号
|
一汽大柴CA6DE3-20E3 欧III排放
|
|||
|
功率（kw）
|
147
|
|||||
|
转速（r/min）
|
2300
|
|||||
|
扭矩（n·m）
|
730
|
|||||
|
底盘部分参数
|
底盘型号
|
TAZ5183TZJ （汽车起重机底盘）
|
||||
|
驱动型式
|
6×4
|
|||||
|
驾驶室
|
中国重汽金王子全景驾驶室
|
|||||
|
质量参数（kg）
|
底盘整备质量（kg）
|
9200
|
||||
|
总质量（kg）
|
20450
|
|||||
|
轴载质量
|
底盘整备质量
|
前轴 3500 后桥 5400
|
||||
|
轴载质量
|
前轴 5500 后桥 14950
|
|||||
|
尺寸及特性参数（mm）
|
外形尺寸参数
|
底盘外形尺
|
11420mm×2500mm×2500mm
|
|||
|
轴距
|
4600+1300
|
|||||
|
轮距(前/后)
|
1955
|
1860/1860
|
||||
|
前悬/后悬
|
2145/2860
|
|||||
|
小离地间隙
|
255
|
|||||
|
车架满载时上平面距地面高度
|
1042
|
|||||
|
接近角/离去角（满载）
|
16°/10°
|
|||||
|
车速（km/h）
|
75
|
|||||
|
小转弯直径(m)
|
22
|
|||||
|
爬坡度
|
22%
|
|||||
|
制动距离(m)
|
≤9(初速度30km/h)
|
|||||
|
传动系统
|
离合器
|
单片式周置弹簧，气助力
|
||||
|
变速器
|
型号及型式
|
5J75TB 5个前进挡1个倒挡
|
||||
|
速比
|
7.34； 3.99； 2.74； 1.55； 1.00； R6.48
|
|||||
|
传动轴型式
|
开式，十字轴万向节
|
|||||
|
驱动桥
|
形式
|
贯通式双级传动
|
||||
|
速比
|
5.571
|
|||||
|
取力器（分动箱）
|
XYC57270-010
|
|||||
|
行使系统
|
悬挂
|
前悬挂
|
纵向半椭圆钢板弹簧
|
|||
|
后悬挂
|
平衡式钢板弹簧，推力杆
|
|||||
|
车轮
|
轮胎规格
|
9.00-20 14层级
|
||||
|
轮胎气压
|
0.68±0.020Mpa
|
|||||
|
驾驶室内变速箱钻井工作档位 五档
|
||||||
|
驾驶室内变速箱钻井工作转速（1000-1400r/min）
|
||||||
|
公告整机型号
|
TAZ5173TZJBZC350钻井车
|
|||||
|
重量（kg）
|
18830
|
|||||
|
运输尺寸（mm）
|
11420×2500×3250
|
|||||
|
工作尺寸（mm）
|
11420×4290×10609
|
|||||
|
钻杆
|
主钻杆（mm）
|
182*182*5000
|
|
|
副钻杆（mm）
|
Ф168*8*3000（法兰连接）
|
||
|
发电机组
|
型号
|
MF
|
|
|
额定功率 （kw）
|
15
|
||
|
额定电压（v）
|
400
|
||
|
额定电流（A）
|
27
|
||
|
功率因数
|
0.8
|
||
|
转速(r/min)
|
1500
|
||
|
频率（hz）
|
50
|
||
|
绝缘等级
|
H
|
||
|
防护等级
|
IP21
|
||
|
砂石泵
|
8BS
砂石泵
|
流量（m³/h）
|
400
|
|
吸程（m）
|
7.5
|
||
|
扬程（m）
|
18
|
||
|
转速(r/min)
|
600
|
||
|
功率（kw）
|
55
|
||
|
配套动力
|
电机
|
型号
|
Y315S-6
|
|
功率（kw）
|
75
|
||
|
转速（r/min）
|
980
|
||
