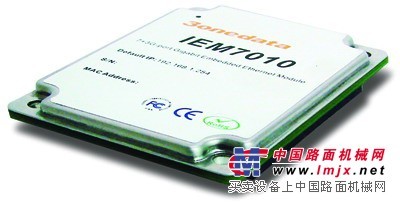

IEM7010   千兆网管型工业以太网交换机嵌入式模块

    IEM7010模块是为了能够使客户的工业设备迅速具有网管型交换机的功能而开发的嵌入式模块。IEM7010模块符合现代模块化的设计理念,让工业设备设计人员能够从复杂的网络产品设计中解放出来,更加专注于自己的工业设计部分。可以广泛应用于电力配网自动化、煤炭井下监控系统、水利水电监控系统、石油化工管道监控系统、智能交通道路监控系统、水处理监控系统、国防军事工程等设备当中。

特点

◎ 无主站结构设计,简单易用

◎7路100Base-TX/100Base-FX接口可选

◎3路1000Base-T/1000Base-X接口可选

◎支持SW-Ring环网冗余专利技术,自愈时间<20ms

◎支持基于端口的VLAN,IEEE802.1Q VLAN

◎支持QoS-IEEE802.1p/1Q

◎支持802.3ab,LACP及Port Trunking

◎支持端口镜像

◎提供用于带宽管理的速率限制功能和广播风暴保护功能

◎IGMP Snooping和GMRP

◎支持8K MAC地址表

◎支持2路报警输入I/O口,1路报警输出I/O口

◎无风扇设计

◎工作温度-40℃~75℃

体积小巧

   充分考虑用户对嵌入式产品体积的挑剔要求,IEM7010模块采用名片般大小、1厘米厚度设计,几乎能够嵌入到任何工业设备当中。

集成度高

   IEM7010模块在名片大小的面积内集成了网管型交换机的几乎全部功能,同时为客户提供了高度的设计弹性。客户只要加上变压器和RJ45就可以构成电口,加上光模块就可以构成光口。

扩展接口丰富灵活

   IEM7010模块向用户提供3个标准1000M以太网口和7个标准10/100M以太网口,用户可以随意决定每个口是作为电口还是光口。

功能完备

   IEM7010模块支持几乎所有工业运用所需的以太网交换二层协议,功能已经相当于1台智能型千兆交换机。此外IEM7010模块还提供四路I/O、两路电源监测输入和一路可配置的告警输出。加上灵活的以太网网管和串口网管,如此完备的功能可以满足用户多样化的需求。

SW-Ring环网冗余技术

   IEM7010模块支持SW-Ring环网冗余专利技术,该技术采用无主站结构,无须配置即可快速实现以太网口环网冗余,解环时间<20ms。其成环不依赖任何特定的主站设备,因此可靠性和可管理性大大加强。

工业标准设计

  IEM7010模块全部采用工业级理念设计,并充分考虑PCB板的走线,EMC/EMI性能卓越。温度范围可达-40~75℃。同时不锈钢外体设计在保证了散热要求的前提下大大加强的模块的强度,适合工业现场运用。

低功耗设计

   IEM7010模块核心器件全部采用65nm技术实现,核心电压采用1.2V,典型功耗小于5W。因此通常无需外加散热片即可在工业现场使用。

 本质安全

      IEM7010模块在设计时就大量考虑了在易燃、易爆与有毒气体等工业现场装备中使用的可能,其电路设计大多采用目前进的技术和器件,确保用户本质安全的设计需要。

模块组成结构





尺寸



开发DEMO板配套应用





规格

接口

以太网接口:支持3路1000M以太网接口和7路10/100M以太网接口,可以任意配置为电口或光口。

冗余环网口:所有以太网接口可以任意配置其中2个为冗余环网口。

网管配置口:所有以太网口都可以进行网管配置,同时支持一路LVTTL电平串行接口,可进行串口网管配置

告警接口  :2路LVTTL电平监控信号输入,可以采集电源异常等告警信息。1路LVTTL电平告警信息输出,支持电源、端口链路及环网状态的本地告警和远端告警。



标准



IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3ab 1000Base-TX
IEEE 802.3z Gigabit Ethernet Fiber
IEEE 802.3x Flow Control and Back-preure
IEEE 802.1p cla of service
IEEE 802.1Q VLAN and GVRP
IEEE802.3ad LACP
IEEE802.1X Port_based Network Acce Control

系统参数

支持100个设备同时组环

全负载情况下线路故障恢复时间小于20ms

转发速度:148810pps

过滤速度:148810pps

传输方式:存储转发

系统交换带宽:1.6G

支持2K MAC地址表

支持基于端口的VLAN协议

支持16个VLAN ID,可全网组建4906个VLAN

电源

 3.3V直流输入

电源功耗典型值5W

结构

信号引脚:两排50引脚2mm双排插针、1排16引脚2mm双排插针,针宽0.5 mm

××高:72mm×54mm×9.5mm(包括插针厚度)

工作环境

工作温度:-40℃~75℃

存储温度:-45℃~85℃

湿   度:10%~95%(无凝露)
