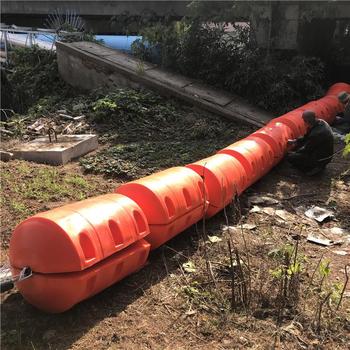

滚塑拦截浮体圆柱形拦污浮漂

  塑料拦漂排水电站拦污漂聚乙烯浮筒厂家，是一种布置在水电站进水口前，漂浮于水面上，随水位升降而升降，用于拦截大于一定尺寸规格漂浮物的设备。目前工程上使用的拦漂排由若干个同规格的浮箱、拦污栅、左右端锚固结构、左右端支承结构、左右端过渡浮箱及牵引钢丝绳等组成。浮箱漂浮于水面上，为箱形结构或圆筒形结构；拦污栅固定在浮箱底部，与浮箱一起用于拦截漂浮物。其他配件均为连接、固定浮箱而设置。所有浮箱、过渡浮箱均与牵引钢丝绳连接成一排。在水电站厂房进水口两边上游一定距离处设有固定混凝土墩，拦漂排的轨道锚固在混凝土墩里。拦漂排的受力分析：拦漂排所承受的动水压力、漂浮物压力均通过牵引钢丝绳传到支承结构，由支承结构传到埋件，混凝土基础。牵引钢缆选型为1670MPa钢绞线，根据主索设计承载力反算钢索直径，设计牵引钢缆安全系数2.5。 得到，设计为Φ50mm的钢缆索可以满足要求。
钢缆受力为1000kN，为受拉结构，钢缆通过锚板及锁定轴固定在锚固墩上，设计安全系数2.0。设计轴材料为Q345，直径为d，设计轴直径100mm满足要求。
