KTL115漏泄通讯系统分为地面井型式和暗井型式（地面井型式的主机禁止在井下安装）

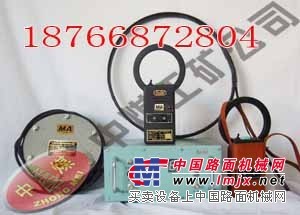

KTL115漏泄通讯系统地面井型式组成：KTL115-S地面漏泄通讯主机、KTL115-F漏泄通讯手机、双向中继放大器及漏泄通讯电缆等组成。

暗井型式组成:KTL115-S漏泄通讯主机、KTL115-F漏泄通讯手机、双向中继放大器、KDW127/12矿用隔爆兼本安型电源、及漏泄通讯电缆等组成。

KTL115漏泄通讯系统漏泄主机主要参数

频率： 频道1发49 .5 MHz；收34.8MHz。频道2发49.8MHz；收34.9MHz

工作方式：MA 异频单功(双功）

天线阻抗：75Ω

工作电压：12V

电流：双工工作≤300mA 守候≤70mA

接收灵敏度：双工≤0.8μV 单工≤0.5μV

静噪灵敏度：双工≤1.2μV 单工≤1μV 音频输出功率：＞100mW

KTL115漏泄通讯系统漏泄通讯系统手机功能及规格参数：

1、天线；2、喇叭；3、送话开关；4、电源指示灯；5、打点按钮；6、送话器；7、夹子座；8、铭牌；9、电源开关

手机配给井下流动人员使用，可直接与主机进行通话和打点联系，也可通过主机转换与其他手机通话联系，还可通过汇接机连接井上普通市话，实现双向通话

工作频率：发送34.8MHz (34.9MHz)；接收49.5MHz (49.8MHz)

电源电压：7.2V DC

调制方式：MA 发射功率：≥0.44W

频偏：≤5KHz

灵敏度：0.5μV

音频输出功率：≥100mA

发射电流：＜300mA

守机电流：＜30mA

体积：160 X 60 X 40 (mm)

重量：260g

耗电：充电15小时，可连续工作10小时

KTL115漏泄通讯系统发射机的使用、维护方法

KTL115漏泄通讯系统发射机打点时不能太快，以免造成丢点和显示不准现象，每点间隔应大于0.3秒小于1秒。 发射机有光信号显示功能，右边为双色指示灯，绿色为电源指示，电源开关打开时，该灯发绿色光则正常，当信号发射时该灯发橘色光则正常，左边为欠压指示，当电源电压低于11V时灯亮需及时充电。发射机和感应线之间不允许有金属物相隔。

KTL115漏泄通讯系统漏泄通讯系统主机功能及规格参数：

1、电源开关；2、手台对讲、正常对讲转换开关；3、有线汇接、正常值守转换开关；4、回点按钮；5、内、外置扬声器转换开关；6、音量调节按钮；7、送话器插座；8、数码显示；9、扬声器；10、箭头显示；11、射频输出 - 接漏泄电缆；12、音频输出 - 接外置扬声器；13、备用；14、蜂鸣器；15、控制输出 - 外接灯、铃（明井外接灯、铃开关，暗井打点信号）；16、电源；17、电源

接收机收到信号后，经过选频、放大再送入陶瓷滤波器做进一步的选频，然后由单片集成电路进行放大、解调，还原成音频调制信号，由音频滤波器滤波，进行倍压整流、放大推动控制器，带动电灯和电铃，绞车司机可根据声光信号，判断开与停，从而完成了传递信号的任务。
