一、概述

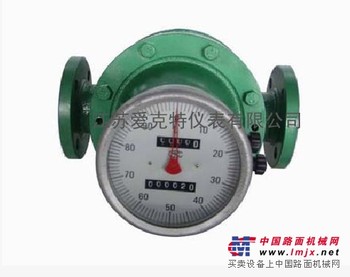

AKTLC系列椭圆齿轮流量计是用来测量液体流量的精密仪表。系直读累积式仪表，是计量流经管道内液体流量总和的容积式流量计。椭圆齿轮流量计可选用机械显示表头和电子显示表头两种计数机构，显示表头具有显示累积流量、瞬时流量及回零功能，可实现现场显示和远传控制。对于不同的测量介质(酸、碱、有机液、油品、食品等），流量计可以选用不同的材料（铸钢、不锈钢和316）制造，适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。带发讯功能的流量计能与本公司的 XMJA-9000系列流量积算仪等仪表配套，便于集中检测，输出标准信号，作自动控制和数据处理等用，并可直接与计算机联网。

二、结构与工作原理
椭圆齿轮流量计由流量变送器和计数机构组成。变送器与计数机构之间加装散热器，则构成高温型流量计。送变器由装有一对椭圆齿轮转子的计量室和密封联轴器组成，计数机构则包含减速机构、调节机构、计数器、发讯器。

计量室内由一对椭圆齿轮与盖板构成初月形空腔作为流量的计量单位。椭圆齿轮流量计进出口压力差推动而旋转，从而不断地将液体经初月形空腔计量后送到出口处，每转流过的液体是初月形空腔的四倍，由密封联轴器将椭圆齿轮转的总数以及旋转的快慢传递给计数机构或发讯器，便可知道通过管道中液体总量和瞬时流量。
三、产品特点：
1、测量精度较高：0.2级与0.5级；
2、机构简单、坚固、运行可靠；
3、特别适合于测量粘度较高的介质，而且对被测量液体粘度的变化不敏感；
4、安装容易。流量计前后不需直管段，即使流量计靠近阀门、弯管、缩管、扩大管，也无需加装直管段。
5、AKTLC-a型铸铁椭圆齿轮流量计，广泛用于各种油品及对铸铁不腐蚀液体介质的计量
6、AKTLC-e型铸钢椭圆齿轮流量计，用于高压、低腐蚀性介质的计量
7、AKTLC-b型广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量
8、为了防止流量计的齿轮被杂质卡死，在流量计的上游必须安装过滤器
9、防爆等级：ExiaIICT6

四、技术数据:

1 铸铁型铸钢型铸铁轻型椭圆齿轮流量计

	LC-A铸铁型	LC-QA铸铁铝齿型	LC-E铸钢型
公称压力MPa	1.6		2.5、4.0、6.4
温度范围℃	-20~+100
精度等级	0.5% 0.2%
流量范围 m3/h
被测液体粘度mPa.s
口径(mm)	0.6-2	2-8	8-200
10		0.08-0.4	0.04-0.4
15		0.3-1.5	0.15-1.5
20	0.75-3	0.4-3	0.3-3
25	1.5-6	0.8-6	0.6-6
40	3-15	2-15	1.5-15
50	4.8-24	3-24	2.4-24
80	12-60	8-60	6-60
100	20-100	13-100	10-100

2、铸铁高温型、铸钢高温型椭圆齿轮流量计

	LC-TA铸铁高温型		LC-TE铸钢高温型
公称压力MPa	1.6			6.4
温度范围℃	+100-+180
精度等级	0.5 0.2
流量范围m3/h
	被测液体黏度
口径(mm)	0.8-2	2-8		8-200
10		0.08-0.4		0.04
15	0.45-1.35	0.36-1.35		0.18-1.35
20	0.9-2.7	0.48-2.7		0.36-2.7
25	1.8-5.4	0.96-5.4		0.72-5.4
40	3.6-13.5	2.4-13.5		1.8-13.5
50	5.8-21.6	3.6-21.6		2.9-21.6
80	15-54	9.6-54		7.2-54
100	24-90	22-90		12-90

3、铸铁高粘型，铸铁高粘型椭圆齿轮流量计

	LC-NA铸铁高粘型	LC-NE铸钢高粘型
公称压力MPa	1.6		6.4
温度范围℃	-10-+80 +100-+180
精度等级	0.5 0.2
流量范围 m3/h
被测液体粘度mPa.s
口径(mm)	200-2000
10	0.02-0.2
15	0.075-0.75
20	0.15-1.5
25	0.3-3
40	0.75-7.5
50	1.2-12
80	3-30
100	5-50

4、不锈钢型椭圆齿轮流量计

	LC-B不锈钢型
公称压力MPa	2.5
温度范围℃	0~+80
精度等级	0.5 0.2
流量范围 m3/h
被测液体粘度mPa.s
口径(mm)	0.6-2	2-8	8-200
15	0.5-1.5	0.3-1.5	0.25-1.5
20	1-3	0.6-3	0.5-3
25	2-6	1.2-6	1-6
40	1.5-15	1.5-15	1.5-20
50	2.4-24	2.4-24	1.5-20
80	12-50	10-50	7-50
