JH-14回柱绞车，JH-20回柱绞车，18.5KW回柱绞车

JH-14回柱绞车，JH-20回柱绞车，18.5KW回柱绞车，55KW矿用回柱绞车

回柱绞车生产厂家，回柱绞车都有几吨的，煤矿用几吨回柱绞车安全

一：回柱绞车说明

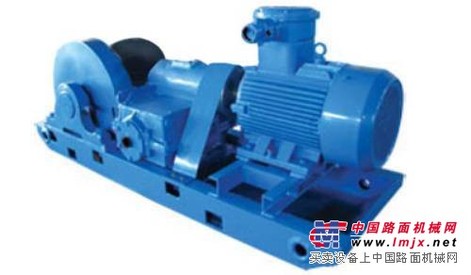

JH-14回柱绞车用于矿井下回柱放顶。14吨回柱绞车采用球面涡轮传动，结构紧凑、外形尺寸小，能整机下井，结构对称，呈长条形，底座呈雪撬状，在井下自移平稳灵便；重心低，底座刚性好，既可打顶柱，可安设地锚，安装方便、运转平稳、安全可靠。

二：JH-14回柱绞车技术参数：

卷筒 直径380

钢丝绳直径 mm 22,

度 mm 300

平均静张力 KN 140 ，

容绳量 m 120

平均绳速 m/s 0.115 ，

电动机 型号 YBK2-225S-8

结构 绳 6×19 ，

功率 kW 18.5

公称抗拉强度 MPa 1550 ，

电压 v 730

传动比 i 188 ，

机器总重量 kg 1350

外形尺寸 1955×680×815

三：JH系统参数

型号      牵引力    绳速直径   卷绳速度  容绳量m  功率kW  重量   外形尺寸mm

          小

JH2-5   57.5   42.5    16mm    0.17m/s     80       7.5     620kg   1510*624*715

JH-8    80    58     15.5mm    0.10m/s    80       7.5      650kg  1600*530*670

JH-14   140   97     22mm     0.10m/s    120     11(18.5)  1350kg  2060*680*935

JH-20   200  120     24.5mm     0.12m/s   170     18.5(22)  2500kg  2560*968*797

四：JH-20回柱绞车优点：

JH系列绞车均采用球面涡轮副传动，结构紧凑、外形尺寸小、均能整机下井；绞车结构对称布置，呈长条形，底座呈雪橇状，故在井下自移平稳灵便；绞车重心低，底座刚性好，既可打顶柱，又可安设地锚，因此安装方便、运转平稳、安全可靠。

五：JH-20回柱绞车参数：

型    号：JH-20

静 拉 力：200千牛

电机类型：隔爆型

电机功率：22千瓦

电    压：380伏/660伏或660伏/1140伏

钢丝绳直径：24.5毫米

容 绳 量：170米

外形尺寸：2560毫米*970毫米*800毫米

重    量：2600公斤

JH-20型回柱绞车具有隔爆性能，适用于煤尘及瓦斯的矿井。但严禁用于载人作业。
