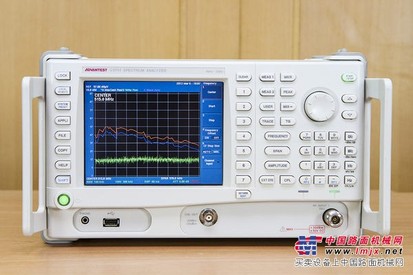

u3741频谱分析仪

爱德万u3741频谱分析仪的特点：

    频率范围：9khz～3ghz
    输入电平：+30dbm
    分辨率带宽：100hz～1mhz
    体积小，重量轻(5公斤)，测量速度快
    标准配置提供大量的测试功能
    良好的性价比，r3131a的升级版
    标准接口：gpib，usb，vga，lan，audio

频谱仪u3741|频谱分析仪u3741|爱德万u3741频谱分析仪的技术参数：
频率
频率范围
9khz～3ghz；
opt.15：9khz～2.2ghz
前置放大器
10mhz～3ghz
opt.15：10mhz～2.2ghz
频率计

分辨率
1hz～1khz
(rbw<100khz，输入信号电平>-50dbm，cw和single signal)
频率基准精度

稳定度
±2×10-6/年
±2.5×10-6(0℃～50℃)
频宽

范围
5khz到full，0hz(零频宽)；
opt.70：1khz到full，0hz(零频宽)
精度
<±1%
残留fm(零频宽)
<60hzp-p/100ms(internal frequency reference)
频谱纯度
-85dbc/hz(10khz偏置)，频宽<200khz
分辨率带宽

范围
100hz～1mhz (1-3步进)；
opt.70：30hz～1mhz (1-3步进)
rbw精度
±12%
视频带宽
10hz～3mhz (1-3步进)
振幅
测量范围
噪声电平～+30dbm；
opt.15：噪声电平～134dbμv
输入电平
(输入衰减≥10db)
前置放大器off：+30dbm；opt.15：134dbμv
前置放大器on：+13dbm；opt.15：120dbμv
±50vdcmax
输入衰减范围
0～50db (10db步进)
显示档位
100，50，20，10，5db，linear
单位
dbm，dbmv，dbμv，dbμvemf，dbpw，w，v
参考电平范围
-140～+40dbm；opt.15：-31.2～148.8 dbμv
检波器
normal，posi-peak，nega-peak，sample，rms，and average
校准信号
频率
20mhz
电平
-20dbm(75ω，opt.15)
精度
±0.3db；opt.15：±0.3db
刻度显示精度
对数
±0.5 db /10db
±0.5 db /80db
±0.2 db /1db
电平测量精度
校正后，前置放大器off
温度范围：20℃～30℃
输入衰减：10db；ref：0dbm
输入信号电平：-10dbm～-50dbm
±1.0db(9khz～3ghz)
±0.8 db(10mhz～3ghz)
opt.15：
ref：108.8dbμv
输入信号电平：98.8～-58.8dbμv
±2.1db(9khz～2.2 ghz)
±0.9 db(10mhz～2.2 ghz)
