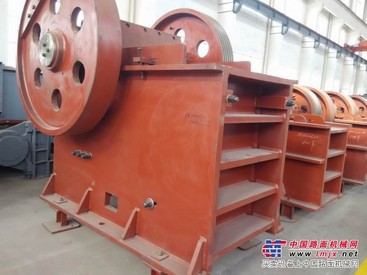

供应PE500×750颚式破碎机

供应PE500×750颚式破碎机

价格：

￥

145000元/ 台

共被查看 93 次

更新日期:2016-08-01

有效期至:2016-08-31

产品品牌：

规格型号：PE500×750

价格：145000元/台

所在地区 : 江苏南通

产品分类 : 颚式破碎机

PE500×750颚式破碎机使用说明书
一、PE500×750颚式破碎机用途
本破碎机用于粗碎、中碎抗压强度不超过245MPa的各种岩石或矿石。
二、PE500×750颚式破碎机主要技术性能
进料口尺寸（宽×长）
500×750mm
调整范围
50—100mm
进料粒度
425mm
偏心轴转速
275r/min
处理能力
40—110t/h
总重量
12t
外形尺寸（长×宽×高）
1980X2080X1870mm
功率 power
55KW
三、PE500×750颚式破碎机结构简述
本机主要由机架、动颚、偏心轴、肘板等零部件组成。电动机通过三角皮带传动偏心轴旋转，使动颚按照已调好的轨迹进行运动，从而将破碎腔内物料予以破碎。　　　
机架系优质铸钢结构，机架前壁上装有楔形螺栓紧固的固定颚板。在破碎机左右的机架内侧壁上装有边护板，以保护机架内侧壁的磨损。
动颚为一成型铸钢件，正面装有活动颚板，其上部借偏心轴与滚柱轴承悬挂在机架上、下部支承在肘板上，并与肘板成滚动接触，在偏心轴两端装有飞轮和槽轮。
　　　肘板的另一端支承于调整横梁上并与其成滚动接触。肘板除对动颚起支承作用外，在外来不能破碎的异物，进入破碎腔内时，破碎机负荷物增加的情况下，起保险作用，既自身断裂，从而保护其它机件不变损伤。
　　　调整横梁与机架侧墙电焊钢连接，当排料口调小时，首先放松拉杆弹簧和拉紧螺丝，然后用扳手旋转止动螺钉，使止动螺钉向前顶起垫片组，再插入新增加的垫片，直至所要求的排料口尺寸时，先退回止动螺钉，使垫片组由动颚部件重量压紧，再旋紧拉紧螺钉并紧固定。适当旋紧拉杆弹簧，反之则由小变大（抽掉垫片）。
PE500×750颚式破碎机易损零件明细表
零件名称材料      数量
肘板       铸铁 HT150       1
上边护板
下边护板   δ=35 A3   左右各1
固定颚板     高锰钢ZGMn13     1
活动颚板     高锰钢ZGMn13     1
肘板垫      锻钢45       1
电话：13962789726
