供应ZJHN气动三通调节阀

ZJHN气动三通调节阀产品详细说明：

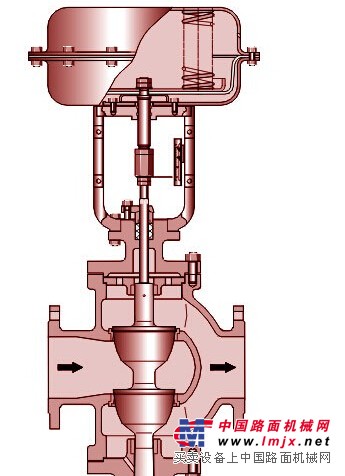

ZJHN型精小型气动薄膜双座调节阀，阀体内有两个阀座，流体通过阀芯的上下密封面流出，不平衡力小，是一种平衡式结构，允许使用压差较大，适用于压差大，流量大，泄漏量要求不严格要求的场合，广泛应用于石油、化工、制药、冶金、电站、等工业部门，控制气体、液体、蒸汽等介质。

一、ZJHN气动三通调节阀阀体
阀体形式：直通双座铸造球型阀
公称通径：25~300mm
公称压力：PN1.66.4MPa
连接形式：法兰式按JB78-59JB79-59
材料：HT200ZG230—450ZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti
二、ZJHN气动三通调节阀上阀盖
常温型：-20℃~+200℃
散热型：-40℃~+450℃
压盖形式：螺栓压紧式
填料:V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管。
三、ZJHN气动三通调节阀阀内组件
阀芯型式：双导向双座柱塞型阀芯
流量特性：线性特性、等百分比特性或快开特性
材料：1Cr18Ni9Ti0Cr18Ni12Mo2Ti



四、ZJHN气动三通调节阀执行机构
型式：多弹簧式薄膜执行机构
膜片材料：丁晴橡胶夹增强涤纶织物
弹簧范围：0.02~0.1、0.04~0.20MPa
供气压力：0.140.160.28MPa
气源接头：M10×1
环境温度：-30~+70℃
五、阀作用型式：气——关式或气——开式
附件：定位器，手轮机构
性能：（带定位器）
泄漏量：小于额定流量系数Kv的0.5%
基本误差：±1.5%
回差：1.5%
死区：0.6%
始终点偏差：±1.5%
可调范围：30:1
