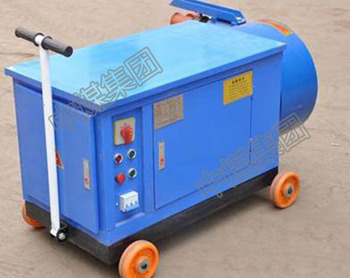

HJB-2型挤压式注浆泵

HJB-2型挤压式注浆泵产品介绍

HJB-2型挤压式注浆泵主要由变速电机通过摆线针轮减速器直连于挤压泵而置于机架上，外壳上部固定电控箱带振动储浆桶为旁置式，由吸浆管连于挤压管吸端。

HJB-2型挤压式注浆泵产品特点

（1） HJB-2型挤压式注浆泵结构紧凑，使用方便，易修；

（2） 压力大，功效高，用途广；

（3） 不仅可以灌注灰砂浆、水泥浆，配上空压机和喷枪，还可进行喷涂作业；

（4） 是矿山井巷、铁路、公路、隧道、水电工程、岩石边坡、地下工程、化工中的高炉喷补维修和建筑墙面喷涂的理想设备。

HJB-2型挤压式注浆泵工作原理

（1） 由于挤压管呈U字型，管的下端连接吸浆管，经过压力表总成连接输送管；

（2） 当挤压轮架转动时，挤压滚轮沿着挤压管输送作行星转动，并压在挤压管上作自动滚动，是挤压管内浆料受到挤压，沿输送管排出；

（3） 当挤压轮过后，挤压管内形成真空，储浆桶内的浆料受到负压，经吸浆管被吸入挤压管，这样边疆的挤压，实现了浆料的吸入与排出。

HJB-2型挤压式注浆泵技术参数

排浆量：2m³/h

额定排浆压力：0.3-0.8MPa

混合比：水泥/砂=1:0.5

垂直输送高度：50m

水平输送高度：100m

挤压管型号：1050×70×38mm

输料管内径：φ38/32mm

电动机型号：Y100-4/6  2.2KW/2.8KW

喷涂空压机排气量：＞0.4m³/min

工作压力：0.3-0.6MPa

机体尺寸：1050×700×650mm

整机重量：260kg
