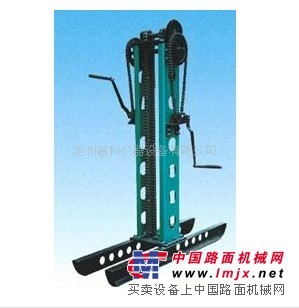

CLD-2/3静力触探仪/型号/图片/参数/技术标准



一、CLD-2/3静力触探仪的概述：

静力触探仪适用于在一般粘性土、软土、黄土和密砂土地区的土木建筑工程、市政、公路、工程地基土原位测试，用于查明地层在垂直和水平方向的变化；

静力触探仪用来确定天然地基承载力和估算单桩承载力；判别砂土液化的可能性；确定软土的不排水抗剪强度；提供软土地基承载力和斜坡稳定性的计算指标。

静力触探仪是利用机械转动将探头匀速地压入土中,适宜在软土、粘性土、老粘土、黄土、砂性土等地层中测试，利用探头与土层接触时产生的阻力，通过电阻变化的信号，传送到地面的测量仪表上。静力触探仪整机各部件重量轻，体积小搬运方便，安装方便，工作效率高，能配用不同直径的探杆和探头。

符合静力触探技术标准 CECS04:88和岩土工程勘察规范 GB50021-2001，执行标准国标GB50021-2001岩土工程勘查规范。



二、CLD-2/3静力触探仪的结构形式:

主机（整机）、地锚、手摇式、单桥探头（标准配置）、双桥探头（选配）、人工记录仪（标配）、自动记录仪（选配）。





三、CLD-2/3静力触探仪主要参数：

1、贯入力：2吨～3吨

2、贯入速度：0.8~1.2米/分

3、探杆长： 1米/支

3、贯入探头：10cm2

4、测量仪表：人工记录仪（标准配置为人工记录仪）或自动记录静探微机

5、整机重量：160公斤。





四、CLD-2/3静力触探仪的配置：

CLD-2/3静力触探仪主机架1台，记录仪1台，探杆20米，单桥探头1只，四芯屛蔽电缆线30米，地锚2根 山型板1只、卡快1只、加力杆2支、地锚压铁2付、地锚肖2只、导向套2付、等其余配套件工具全部供给。



五、CLD-2/3静力触探仪的操作规程：

1、 根据地质勘探的布点要求，选取好位置，先在触探试验点两旁的地上拧两个地锚，拧前 用铁锹在锚地点挖一个 V 型坑，坑深 25-30cm,然后将地锚竖在 V 型槽内以缓慢的速度 拧下，拧锚时用地锚压铁套在地锚杆上，将两根加力杆分别插在地锚压铁两边，两人或 多人以推磨状地锚缓慢旋转拧下，两根地锚相距约 0.8m，然后将地面铲平，铺上两块木 垫板。 2、 与底架槽钢，用 4 个 M8 螺钉连接好后，安放在垫木板上，使两根已下好的锚位于支架 两边，两根槽钢的中部，再将地锚压铁套在锚杆上，使底架槽钢与压铁相互连接，插好 地锚销钉，将 4 个蝴蝶螺丝钉旋在地锚压铁的螺孔中，矩形旋入使其顶紧底架槽钢，施 压时注意贯入支架必须与地面垂直，若不垂直可将一边螺钉继续旋入以达到垂直的目 的，如贯入支架与地面倾斜，螺钉压紧已无法调整，可以松开螺钉，抽动一边垫板（高 的一端）使垫板下土向两边推去减少其高度，以保证支架垂直地面。

 3、 把带有一端电缆线的探头与已穿好探杆的电缆线相连接，用涤纶绝缘胶带纸缠封插头 处，以防进水受潮和增加插座的抗拉力。将根探杆连接，连接时一手握着探头，一 手握着每节探杆，探头不动，转动探杆，使其连接。切勿转动探头，以免电缆线断裂。

4、 将带有探头已穿好的电缆的探杆，放在触探机一侧，取出带有探头的节探杆，将第 一节探杆从上面板上对峙下面板的圆孔中穿过， 使探头干在下面板的圆孔中， 对好中心， 将第二节探杆和探杆连接。

5、 将经历触探测力仪放在探杆旁边，电缆线的另一端与静力触探测量仪接好。仪表的接线 盒调整，见静力触探测量仪使用说明书。仪表调整时需将探头垂直空避免阳光直射，将 U 型卡块卡在探杆街头上，将山形压板放在 U 型卡块的下面，使其两边槽卡主链条，重 击卡主探杆，转动摇把使山形压板卡住的两根链条上的加长销由下向上运动，直至加长 销带动山形板及探杆抬起，悬空垂直地面，读取初读数。

6、 仪表调整完毕准备工作就绪，就开始工作。可由 4 人操作，分工是两人专管摇把，以均 匀的速度将探杆压下，一人放取探杆接头上的 U 型卡块和山形板兼顾接探杆，一人记录 测量仪表读数。工作时将 U 型卡块卡在探杆上，再将山形板放置在 U 型卡块上，转动 摇把，使加长销压住山形板，当加长销压住山形板工作时，使探杆以每分钟 0.8-1.2m 的 速度向下贯入。

7、 将立柱上自行划上 10cm 一档的标尺，观察山形板下压移动的位置，记录人员每 10cm 记一仪表数。

8、 当一节探杆压入底部时， 山形板与 U 型卡块接近下面板（探杆向下贯入时另一节探杆可 根据情况在工作中雨向下贯入的探杆连接） ，这时停止摇把转动，握摇把的手不能 一下松开，要慢慢反方向转动直至链条变形引起的弹力消除，否则会因弹力将摇把猛然 弹回而伤人。将山形板和 U 型卡块取出，放在上面接头上，重复上述过程中，是探杆不 断压入土中，直至贯入到预定触探深度阻力仪表的极限，贯入即告结束。

 9、 在探头贯入过程中，若因贯入阻力太大而将地锚稍稍拔起、机架上台，应停止贯入，是 机架下落，将地锚压铁上蝴蝶螺钉旋一旋，使之再次压住低价钢槽。下锚时先要根据表 土的松软情况，选用合适的地锚叶片，换叶片时只需将锚杆前的锚锥头拧下，卸下叶片 换上所需叶片，将锚锥头重新拧紧。

10、 为了消除因温度变化对初读数的影响，在初贯入的 3-5cm 内每贯入 1cm 须将探杆 往上稍提一下，在探头不受力的情况下，记取初读数。其操作方法是停止转动摇把将山 形压板到 U 型卡块下面反转摇把，将探杆往上稍提一下，记取读数。

11、 贯入结束后即可将探杆拔起，拔起时将山形板放在 U 型卡块下面，反转摇把，是 探杆拔起。当拔过几根后，摇把摇起来觉得轻松时，可将摇把查到齿轮轴的轴头上，这 样拔杆速度可提高 4 倍。

12、 探杆全部拔起，搬开触探机架拧出地锚，一次实验便告结束。
