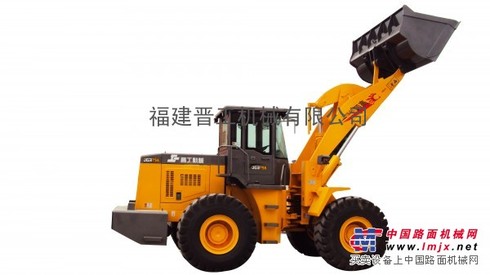

JGM756GM高卸王轮式装载机
一、 主要性能参数[Main Specification Data] l 整机操作质量[Operating Weight]…………………….…………………18000 kg
l 铲斗容量[Standard bucket capacity]……………………….……………3.6m3
l 额定功率[Rated Power]……………………….………………………162kw/2200rpm
l 额定载荷[Rated Load]………………………….………………………5000kg
l 牵引力[MAX-Tractive Force]……………………….……………160KN
l 掘起力[MAX-Breakout Force]…………………….………………160KN
l 小转弯半径[Min-Turning Radius]….…铲斗外侧[Outside of bucket] 6995mm
后轮外侧[Outside of the rear tyre] 5890mm
l 卸载高度（标准）[MAX-Dumping Height (Standard)] …. . 3315mm
l 整机外形尺寸（长×宽×高）[Overall dimension(L×W×H)] …. 8438×2990×3410mm
二、 主要性能特点
l 采用中轴距车架，稳定性好，机动灵活，适合各种工况使用。
l 单摇臂工作装置，铰点经过优化设计，提升力和掘起力大，动作循环时间短。
l 前车架采用四板结构，后车架采用箱式梁结构，结构强度好。
l 铲斗具有高位自动放平功能，降低了司机劳动强度，作业效率高。
l 工作装置关键铰接点采用防尘结构，延长销轴使用寿命。
l 配加大散热面积的水箱，增加液压油散热器，使柴油机系统和液压系统热平衡效果更好，适应恶劣工况下连续作业。
l 双泵合流液压技术，系统压力达17 Mpa，高效节能，动力强劲。
l 采用旋转式油箱，打开角度大，维护保养更加方便。
l 新型豪华驾驶室，弹性悬挂双向减振，视野开阔，隔音降噪。
三、 主要配置及特点 [Main Parts And Characters]
1、发动机[Engine]
潍柴WD10G220E21柴油机；
l 涡轮增压，动力强劲，扭矩储备大；
l 低油耗，低噪音，性能可靠；
l 复合多级空滤器，故障率更低；
l 配加大散热面积的水箱，使柴油机系统热平衡效果更好，在恶劣工况下连续作业时间更长。
2、变速箱、变矩器[Transmission and torque converter]
l 单级四元件双涡轮液力变矩器，与发动机匹配合理，牵引力大；
l 晋工50行星式动力换挡变速箱，操纵简便、性能稳定可靠。
3、驱动桥[Driving axle]
l 晋工50驱动桥，承载力大，可靠性高；
l 前后桥桥荷分布合理，整车稳定性能好。
4、液压系统[Hydraulic system]
l 双泵合流液压系统，高效节能，动力性好；
l 全液压同轴流量放大转向系统，操纵灵活，性能可靠；
l 液压油箱吸油、回油采用大流量纸质滤芯，保证液压系统的清洁度，减少液压元件的故障率，延长使用寿命；
l 增加液压油散热器，使液压系统热平衡效果更好，在恶劣工况下连续作业时间更长。
5、制动系统[Brake System]
l 四轮双管路气顶油钳盘式制动系统，制动平稳；
l 手制动采用软轴操纵夹钳盘式制动。
6、结构件[Welding Structure]
l 采用中轴距车架，稳定性好，机动灵活，适合各种工况使用。
l 单摇臂工作装置，铰点经过优化设计，提升力和掘起力大，动作循环时间短。
l 前车架采用四板结构，后车架采用箱式梁结构，结构强度好。
l 工作装置关键铰接点采用防尘结构，延长销轴使用寿命。
7、驾驶室、发动机罩[Cab and engine hood]
l 新型豪华驾驶室，弹性悬挂双向减振，视野开阔，隔音降噪，暖风为标配，可选配冷暖空调。
l 内部宽敞、仪表、操纵装置布置合理，操作方便。
l 内饰件采用吸音、隔热、装饰材料。
8、电器系统[Electric system]
电线及护套，采用抗阻燃材料；
采用国内优质电器元件，可靠耐用；
配置江森免维护蓄电池，工作可靠稳定。
四、 标准装备
|
潍柴WD10G220E21柴油机 |
钳盘式行车制动 |
|
双涡轮液力变矩器 |
标准轮胎23.5-25（16PR） |
|
行星式动力换挡变速箱 |
免维护蓄电池 2×12V |
|
晋工驱动桥 |
启动马达24V, 8.1KW |
|
软轴操纵两联阀：动臂和铲斗 |
交流发电机 24V, 50A |
|
举升油缸和翻斗油缸 |
豪华型工程座椅 |
|
标准动臂、标准铲斗 |
AM/FM收放机 |
五、 可选部件
l
柴油机：
潍柴WD10G220E21（国2低速）
潍柴WD10G220E23（蓝擎二代）
潍柴WD10G220E23（蓝擎二代低速）
上柴D9-220：160KW/2200rpm
l 驱动桥：美驰驱动桥（气顶油钳盘制动）
晋工加强桥
l 铲斗自动放平及动臂举升限位装置。
l 自动集中润滑装置
l 自动称重装置
l 暖风、空调（冷暖）
六、 性能参数及外形尺寸
|
产品主要性能参数 [MAIN SPECIFICATION] |
||||||||||||||||||||
|
整机操作质量[Operating Weight] |
18000 kg |
|||||||||||||||||||
|
标准斗容量[Standard bucket capacity] |
3.6 m3 |
|||||||||||||||||||
|
额定载荷[Rated Load] |
5000kg |
|||||||||||||||||||
|
牵引力[MAX-Tractive Force] |
160KN |
|||||||||||||||||||
|
掘起力[MAX-Breakout Force] |
160KN |
|||||||||||||||||||
|
爬坡能力[MAX-Climbing Angle] |
26° |
|||||||||||||||||||
|
卸载高度[MAX-Dumping Height] |
3315mm |
|||||||||||||||||||
|
对应卸载距离[Dumping Reach] |
1550mm |
|||||||||||||||||||
|
整机外形尺寸(
