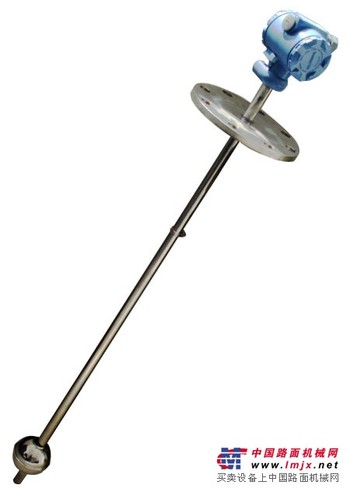

安徽威格weinstr仪表浮球液位变送器

插入式磁性浮球液位变送器主要分为两大类。一类是液位变送器利用带环形磁钢的浮球随液位升降，使主体管内的干簧管吸合，将液位转换成相应的电阻输出，该输出电阻与本厂智能数显仪表配套实现对液位的遥测、报警和控制。另一类是在前者的基础上，将其输出电阻信号经专用模块（即电子放大器）处理，将电阻信号转换成二线制的4-20mA信号输出，可直接与DDZ-III电动单元仪表配套使用实现遥测，报警和控制，也可与本厂生产的智能型数显仪表配套使用。

插入式磁性浮球液位变送器用于化工、电力、造纸、造船、环保、食品等行业，承压（开口）容器内介质的液位测量，用于地下槽、池、高层水箱的液位测量，更为简单可靠，为理想。插入式液位变送器的材质为不锈钢耐腐蚀，适用于易燃、易爆的场所。



插入式磁性浮球液位变送器的主导管内装有一组干簧管和精密电阻，当管外带有环形磁钢的浮球因浮力随液位上下变化，相应在主导管内位于液面处的干簧管在磁场作用下依次闭合（接通）使回路电阻值发生变化，经专用模块转换成电流输出。



1、 测量范围：0-6000mm。

2、 远传精度：±1.5%（L≥1000mm）、±2.5%（L≤1000mm）

3、 变送器电源：24VDC，4-20mA（二线制），R2=350Ω

4、 介质温度：-10℃~+80℃

5、 介质密度：≥0.5g/cm³

6、 工作压力：＜1.6MPa

7、 连接法兰尺寸：DN150 PN1.6凸面（HG20592-97）

8、 现场指示精度：±2.5%F.S

9、 防护等级：IP65

10、防爆等级：隔爆型ExdIIBT4-6

          本安型ExiaIICT4-6



1、 结构简单，安装方便，维修容易，工作稳定可靠；

2、 应用范围广：除高粘度介质外所有介质均可测量；

3、 变送器除4-20mA标准信号外，现场也可同时选液晶显示或指针指示，调试方便。

4、 本产品均采用进口干簧管，解决了干簧管磁化问题。

1、 液位变送器的安装位置，应选择避开或远离液体介质的进口处，减少介质流体对浮球的冲击而产生的影响。

2、 如量程超过3米，变送器的管底要定位，避免主导管晃动。



1、 规格型号

2、 测量范围

3、 工作压力

4、 介质密度

5、 特殊要求协议签订
