供应MOI微米光学 表面式光栅应变传感器| os3610

功能

•桥梁，大坝，建筑物，隧道，船舶，列车及其他复杂结构的长期健康监测

•混凝土，岩石，钢结构，复合材料以及其他结构表面的应变测量

特点

•通过与传统电传感器同样严格的质量标准

•自带温度补偿光栅，实现相对温度测量并对应变测量进行温度补偿

•光纤一体化封装，保护了尾纤，消除了残余应力

•安装快速，简单，可重复使用

•恶劣应用环境中可使用连接头保护套

•尾纤为铠装光缆，传感器封装结构坚固

•两端出纤，一根光纤上可串联多个传感器

•两种不同长度的传感器标距

•使用Micron Optics 公司的微光机械技术

•ENLIGHT 软件内置有os3610 传感器标定公式模板，使波长和物理量之间的换算简便快捷

•防护等级IP67，防尘防水

•应变量程原点可调，充分发挥传感器性能

描述

os3610 表面式光栅应变传感器自带温度补偿，测量传感器标距两

点之间的平均应变。os3610 仅能在结构表面安装，适用于混凝土，

岩石，钢结构，复合材料以及其他结构。os3610 应变传感器两端

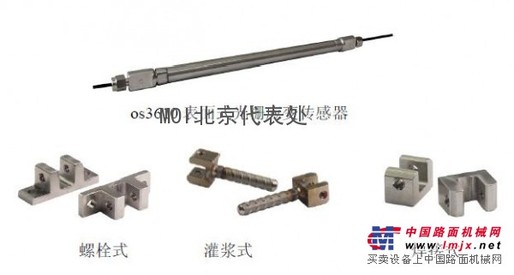

通过刚性安装支架与被测结构固定在一起。可选的安装支架有焊

接式的，螺栓式的，胶粘式的以及灌浆式的。

铠装光缆尾纤，坚固的不锈钢封装外壳以及连接头保护套，保证

了os3610 表面安装式光栅应变传感器即使在恶劣环境中也可使

用。os3610 应变传感器外壳内封装了两只光栅，一个用来测应变，

另一个用来做温度补偿。os3610 应变传感器使用无胶封装技术，

保证了传感器的长期可靠性。

与电阻应变片做的对比测试结果显示，os3610 光栅应变传感器具

有与应变片相同的灵敏度和精度，但os3610 光栅应变传感器抗腐

蚀能力更强，其疲劳寿命则是电阻应变片的100 倍。os3610 光栅

应变传感器适用于各种恶劣环境，它具有光纤光栅传感器固有的

各种优点。

os3610 光栅应变传感器可以单独使用，也可以跟其他类型的光栅

传感器串接起来使用。多点光栅传感器串的安装和尾纤处理与传

统的多点电传感器相比，既简单又经济。

技术指标    os3610

性能特性

应变/温度灵敏度1    ~1.2 pm/με; 22 pm/°C

温度补偿自带

传感器标距25 or 100 cm

工作温度范围-40 to 80°C

应变范围5,000 με（零点用户可调）

防水性适合潮湿，高湿环境(IP67)

疲劳寿命>1 x 108 次循环@ ± 2,000 με

物理特性

尺寸见下图

重量190 g(标距25cm)； 384 g(标距100cm)

封装材料不锈钢

尾纤长度两端各1m(± 10cm)

尾纤类型3 mm 铠装光缆

尾纤弯曲半径≥ 17mm

安装方式只能表面安装：有螺栓式，灌浆式，焊接式安装支架可选

光学特性

反射率>70%

3dB 带宽0.25nm+/-0.05nm, 切趾

隔离度>15 dB

备注:

1. 实际的灵敏系数请见出厂标定单。
