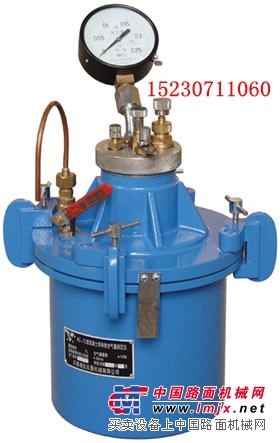

供应混凝土含气量测定仪HC-7L型

混凝土含气量测定仪
混凝土含气量测定仪适用于测定集料粒径不大于40mm，含气量不大于10%，有坍落度的混凝土拌合物中的含气量。符合交通部JTJ053-94《公路工程水泥混凝土试验规程》的全部规定,该测定方法符合GBJ80-85标准。

技术参数：
量钵容积: 7L
含气量量程: 0-10%
分度值： 0.2KN
骨料粒径: 40mm

混凝土含气量测定仪使用说明书
一、概述
HC-7L含气量测定仪测顶混凝土拌和物中的含气量，适用于集料颗粒径不大于40mm,含气量不大于10%，有塌落度的混凝土。
本机具有操作简便，测量准确，读数直观等优点，是一种先进的混凝土拌和物含气量测定仪。其测定方法符合GBJ80-85（普通混凝土拌和物性能试验方法）关于混凝土拌和物含气量试验的有关规定。
二、技术参数
量钵容积：7升（其内径与深度相等）
含气量量程：≤10%
使用粗骨料的粒径：≤40mm

三、混凝土拌和物含气量的测定
1、用湿布擦净量钵与钵盖内表面，并使量钵呈水平放置。
2、将新拌混凝土拌和物均匀的装入量钵内，使混凝土拌和物高出量钵少许。装料时可用捣棒稍加插捣，装好后，当用振动台（振动台频率50HZ，空载时振幅0.5±0.1mm）振实时，振动过程中如混凝土拌和物沉落到低于内口，则应随时添加混凝土拌和物，振动至混凝土表面平整，呈现釉光时即停止振动。 不用振动台而换用捣棒捣实时，将混凝土拌和物分三层装入，每层捣实后约为量钵高度的三分之一，插捣地层时捣棒应贯穿整个深度。插捣上层时，捣棒应插入下层10-20mm。每层捣实后，可把捣棒垫在量钵低部，将量钵左右交替地颠击地面15次。
3、捣时完毕后，应立即用刮尺刮去表面多余的混凝土拌和物，表面如有凹陷应予填补，然后用镘刀抹平，并使其表面光滑无气泡。
4、擦净量钵和钵盖边缘，将O形橡胶密封圈（238×8.6）放于钵盖边缘的凹槽内，盖上钵盖，用夹子夹紧，使之气密良好，并用水平仪检查水平。
5、打开水龙头和出气阀，用注水器从小龙头处往量钵中注水直至水从气阀口流出，再关紧小龙头和出气阀。
6、关好所有的阀们，用打气筒打气加压，使表压稍大于0.1MPA  【注：1、每当读取压力时，用指尖轻弹表盘并待指针停止摆动后再读数。2、0.1MPA压力线为仪器的初始压力线，0.1MPA为仪器的初始压力。】
7、按下阀门杆2-3次，用木棰轻敲量钵的四周，使压力均匀分布于试样各处，再次按下阀门杆，待压力表指针稳定后，测得压力表度数，并根据仪器标定的含气量与压力表读数关系曲线，得到所测混凝土拌和物样品的仪器测定含气量A值。测试完毕后，
1、打开出气阀，从量钵中防气。如须对同一试样重复测定含气量时，则重复上述5-7步骤。
2、打开小龙头，送开夹子，取下钵盖。
3、倒掉量钵中的混凝土拌和物试样，清洗钵盖和量钵的内表面。
4、含气量测定仪如不边续使用。需打开微调阀放气，使气室压力与大气一致。
注：在操作过程中，如气室压通过微调阀放尽，而量钵内还有压力时，不能按下阀门杆，否则会把水吸入气室，使以后的测试产生误差。
四、混凝土拌和物的测定
1、在进行混凝土拌和物含气量测定之前，首先应测出骨料的含气量值，其测定方法按下步骤进行。
1 按下计算出每个试样中的粗、细骨料重量。

式中：WG、WS-分别为每个试样中的粗、细骨料重量（KG）
      V-含气量测定仪量钵容积（升）
    Gg、Cs-分别为每立方米混凝土中的粗、细骨料用量（kg)
2、量钵中先盛三分只一高度的水，把称好的粗、细骨料拌匀，慢慢倒入量钵，加入试样时，应尽量少带入空气，水面每升高20-30mm时，就应轻轻插捣10次，并稍予搅动，随时轻击量钵，以排除空气。加料过程中始终使水面操持高出料的顶面，骨料全加入后，再浸泡五分钟，并轻敲量钵体壁，排除气泡，然后除去水面泡沫，加水至满。
3、擦净量钵和钵盖边缘，将O形橡胶密封圈（230×8.6）放于钵盖边缘的凹槽内，盖上钵盖，用夹子夹紧，使之气密良好，并用水平仪检查水平。
  其余步骤按混凝土拌和物含气量测定的有关规定，测得级集料含气量 C。
 五、试验结果计算
 含气量按下式计算：
A=A1-C
其中：A-混凝土拌和物量（%）
      A1-仪器测定含气量（%）
      C-集料含气量（%）
以两次测值的平均值作为试验结果。如两次含气量测值相差0.2%以上时，须找出原因重做试验。
六、仪器含气时的标定
每台仪器出厂前都精确标定过，并备有标定结果，但不时地再标定，以保证混凝土拌和物含气量测值的准确，也是可行的。标定包括以下3步：
1、量钵容积的标定
a、准备一块平整的玻璃板，将它和空的量钵一起称量W2（精确至0.05kg);
b、在容器中加满水，并用玻璃板沿上缘滑过，不时用注水器加水，使量钵内盛满水而玻璃板下无气泡，将盛满水的量钵与玻璃板一起称中，得重量W1（精确至0.05kg)则量钵的体积V：
W=W1-W2（W、W1、W2-kg)
V=W1-W2(W、W1、W2-kg)
V=W/r (V-L)
r- 标定时温度下水的比重（r-kg/L)
2、含气量0%的标定。
a、量钵内加满水，并把标定管2接在钵盖下面的小龙头的端部。
b、打开小龙头，把钵盖轻放在量钵上，用夹子夹紧，用水平仪检查仪器水平，
C、送开出气阀，用注水器从小龙头处加水直至出气阀出水口冒水为止，然后关闭小龙头和出气阀。
注：钵盖下的空间，必须用水完全充满，否则读值将不能反应正确的含气量值。
d、用打气筒打气加压，使表压稍过0.1MPA，停5秒钟后，用微调阀调压，使表压准确的停在0.1MPA上，轻敲表盘，表压仍为0.1MPA，然后按下阀门杆2-3次，使气室压力与量钵压力平衡，读压力表数值相当于含气量0%
3、含气量1%-10%刻度的标定仪器含气量0%标定后，将标定管1接在钵盖小龙头上端，通过标定管1从量钵中把水吸到量筒中。
具体操作方法如下：
a、按下阀门杆，慢慢打开小龙头，量钵中的水就通过标定管1流到量筒中，若水流不畅，先关上小龙头。
b、打开出气阀，使量钵内压力与大气压平衡，再关上出气阀，用打气筒加压，使表压稍过0.1MPA，停5秒钟。
C、用微调阀调压，使表压准确的停在0.1MPA上，停5秒钟，按下阀门杆2-3次，待指针稳定后，此时读得的压力值相当于含气量1%，同样方法测得2%、3%、4%、......10%的压力表读值。
d、严格按标定顺序标定2次，所得的0%、1%....10%的含气量点的压力表读数，相对应的二个读数，取它们的算术平均值。以压力平均值为横坐标，含气量值为纵坐标，绘制含气量与压力值之间的关系应符合玻仪尔定律（p1v1=p2v2).如发现显著偏离，则应寻找原因，重新标定。
本使用说明书在一定时期后，产品结构由于某种原因可能做些改动，改进后与本说明书可能有些小的出入，不另行通知。
