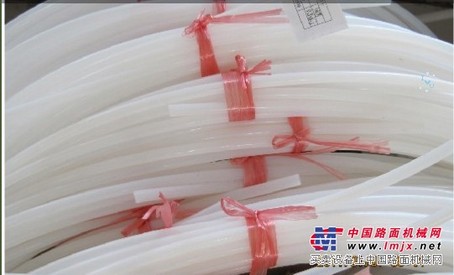

聚四氟乙烯软管 铁氟龙管 特氟龙管

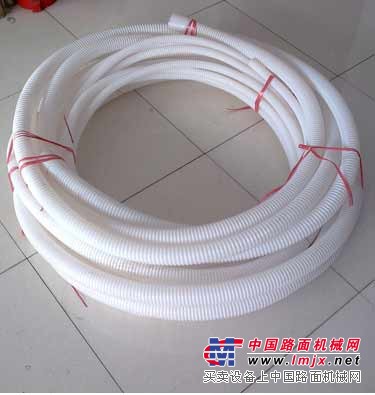

一、波纹管（HF01）

该管通过特殊的加工方法，改变了以往管道不能绕曲的特性，它可用来连接机械较低的石墨、陶瓷玻璃管道，可作槽车、贮罐、容器或反应釜的给、排料管，可进行管道错位连接或用来平衡因气候或其它原因引起起的管道位移、尺寸变化或用来消除高频机械的振动。在特殊场合还可作管式反应器或热交换器等作用。

HF01-1普通型波纹管

• 可提供DN10-150mm，长度20-20000mm的F4、PVDF波纹管
• 壁厚标准为1.5mm-2.2mm
• 疲劳次数>=10000次

二、HF01-2耐压型带网套的波纹软管
HF01-3为带增强筋与网套的波纹管，增强筋套于F4波纹凹处，可耐负压。

三、HF01-3为带增强筋与网套的波纹管，增强筋套于F4波纹凹处，可耐负压。
◎PTFE管外包不锈钢丝及连接方式：
球型接头（DN4-32）
球型接头金属软管BL1、L3、L1（无缝螺旋管，两端球头活套螺母）
球型接头金属软管Bl、L2、L（无缝螺旋管，一端球头，另端内锥接头）
球型接头金属软管Gl1、Zl1、Dl1（纵缝螺旋管，两端球头活套螺母）
球型接头金属软管Gl、Zl、Dl（纵缝螺旋管，一端球头，另端内锥接头）
球型接头带加长环金属软管AL1（无缝螺旋管，两端球头活套螺母）
球型接头带加长环金属软管AL（无缝螺旋管，一端球头，另端内锥接头）

◎榫槽接头（DN18-40）
榫槽接头金属软管BL5、L5（无缝螺旋、环形管，两端凸榫活套螺母）
榫槽接头金属软管BL4、L4（无缝螺旋、环形管，一端凸榫、另端凹槽）
榫槽接头金属软管L3（纵缝螺管，两端凸榫活套螺母）
榫槽接头金属软管L2（纵缝螺管，一端凸榫、另端凹槽）

◎双自封型快速接头（两端头带自封阀）
两端均55°内锥管螺纹连接（管螺纹标准：GB7306-87.ISO7/1）
两端均55°外锥管螺纹连接（管螺纹标准：GB7306-87.ISO7/1）
两端均为球形连接（外螺纹M□×1.5与金属软管球头活套螺母连接）
两端均为平端面螺纹连接（外螺纹M□×□与四氟软管连接，螺纹标准：JB827-66）

◎单自封型快速接头（一端头直通，另端头带自封阀）
两端均55°内锥管螺纹连接（管螺纹标准：GB7306-87.ISO7/1）
两端均55°外锥管螺纹连接（管螺纹标准：GB7306-87.ISO7/1）

◎直通型快速接头
两端均55°内锥管螺纹连接（管螺纹标准：GB7306-87.ISO7/1）
两端均55°外锥管螺纹连接（管螺纹标准：GB7306-87.ISO7/1）
两端均为球形连接（外螺纹M□×1.5与金属软管球头活套螺母连接）
两端均为平端面螺纹连接（外螺纹M□×□与四氟软管连接，螺纹标准：JB827-66）
两端均为光杆与管道焊接两端均为刀刺齿形插管锁紧连接

◎爪型快速接头（DN40-150）
爪型快速接头金属软管YK、R1K（无缝环形管，两端爪型接头）
爪型快速接头金属软管LYK、LR1K（纵缝螺旋、环形管，两端爪型接头）

◎法兰连接
法兰连接金属软管LA1、LF1（纵缝螺旋管、两端平焊法兰）
法兰连接金属软管LA、LF（纵缝螺旋管、一端平焊，另端松套法兰）
法兰连接金属软管HA1、HF1（纵缝螺旋管、两端平焊法兰）
法兰连接金属软管HA、HF（纵缝螺旋管、一端平焊，另端松套法兰）

三、管道系列（HF03-1) 我厂F4衬里管子与管件的生产已定型化和系统标准化，其制造口径为DN25-6000mm，衬里管道人分正压、负压两大类，其衬里F4料成型为钢外套 组成，其两侧都有F4翻边和标准法兰便与安装。
分类、结构特征及应用范围
类：PTFE衬里直管及管配件   俗称松衬管。此工艺采用PTFE棒材车削成的薄膜，缠绕烧结成形。适用于常压、正压的输送管路（如三废处理管路等），不宜用于有负荷的管路（如泵进、出口处及由落差或突然冷却等能产生负压的管路）。通径规格：DN25-500mm 使用温度：-40-180ºC 使用压力：1.6MPa 第二类：PTFE紧衬直管及管配件 俗称内缠钢丝紧衬管。 制造工艺：先将若干层PTFE薄膜缠绕在模具上，再将钢丝（Ø0.5-1mm）螺旋形地缠绕在PTFE薄膜上，后在钢丝外面再缠绕若干层PTFE薄，放在炉中绕结成形。用这种工艺制作的PTFE衬里管，内壁光滑，外壁由于钢丝的体积及其外弹力量，形成螺旋形线波纹。将它衬入钢管内，并   聚四氟乙稀复合管
在PTFE衬里管，并在PTFE衬里管外壁与钢管内壁之间的空隙处灌满填充树脂（非出残留空气）。这种填充树脂能与钢管紧密粘结在一起。同时，它能紧紧地包裹在螺旋形的PTFE衬管外壁上。填充树脂固化后，就形成了与衬里外壁波纹相咬合的螺旋形波纹。这种结构，类似于螺母与螺栓的结合。它一方面能使PTFE衬里的热胀冷缩得到有效的限制和补偿；另一方面，利用钢丝的刚度明显地提高PTFE衬里耐负压的能力。通径规格：DN25-200mm工作温度：-50-180ºC>工作压力：0.5-1.6MPa
第三类：PTFE推（挤）压管紧衬直管 俗称推（挤）压衬里直管，系90年代发达普遍采用的管道。制造工艺：首先采用进口PTFE粉末，推（挤）压成管子，然后将它强行拉入无缝钢管（衬管外径略大于钢管内径1.5-2mm），形成无间隙紧衬。为了消除压力，将它放在炉中，加温至180ºC进行恒温处理，使之适应在180ºC以下的温度中使用。同时，推（挤）压管的轴 向抗拉强度比缠绕管明显要好。此管道具有理想的耐正、负压能力。 90度弯头 45度弯头 正三通
通径规格：DN25-200mm 使用温度：-100-180ºC 作用压力：-0.09-1.6MPa 其管配件采用氟塑料（PFA、FEP和PVDF、PTFE）为原料，经模压成形，衬里厚度3-4.5mm，具有优良的耐正、负压能力。 通径规格：DN25-200mm 使用温度：-100-180ºC（PFA） -100-160ºC（FEP） -100-120ºC（PVDF） 使用压力：-0.09-1.6MPa 异径三通 同心异径管
第四类：PTFE加强型衬里管
目前，国产的推（挤）压PTFE管的通径200mm，内缠钢丝PTFE衬里管的理想通径也只有200mm。 为了解决DN25-500mm衬里直管和管配件耐正、负压的问题，我们采用如下衬里工艺：在PTFE松衬管内，按一定距离设置外包PTFE的金属支撑环（Ø6-16mm），内壁做成波纹状，一方面固定支撑环；另一方面使PTFE衬里的热胀冷缩得到较好的补偿，使该管道具有良好的耐正、负压能力。 通径规格：DN25-500mm 使用温度：-100-180ºC 使用压力：-0.09-1.6MPa
偏心异径管	四通	视镜		闷板
FRPP增强聚丙烯模压及钢塑复合管件
增强聚丙烯系我厂新开发产品,利用聚丙烯为基本体,加以玻璃纤维,用无机盐为强增剂,再经化学处理,使其产品具有强度高、耐压、收缩性小，热稳定好，提高了使用温度，但耐腐蚀性能不变。
FRPP型增强聚丙烯直管（带法兰）			钢塑聚丙烯复合管件示意图
钢衬聚四氟乙烯复合管F4使用温度-50℃-200℃ 钢衬聚乙烯复合管PE使用温度-15℃-85℃ 钢衬聚丙烯复合管PP使用温度-25℃-110℃ 钢衬聚氯乙烯复合管PVC使用温度-15℃-65℃ 所有的管道系列配件法兰均以A3钢化工部标准HG5010-58[PN=1.0MPa(10Kg/cm2)]配制，亦可根据用户要求特殊配制。
