补偿集成模块|行业十大品牌

上海中继电力设计生产的ZJM系列集成模块为相对独立的谐波治理与无功补偿一体化功能单元，用户或设计院只需提供设计方案号，将控制器+集成模块+柜体自由简单的组合，就能轻松地构成滤波补偿装置成套设备，其优点为：积木式、单元式组合灵活方便、结构明晰扩展功能强大、垂直母线系统连接可靠、保护功能齐全、抑制滤除谐波效果明显、补偿精度高、运行故障率低、保养维护方便、低碳节能绿色环保。

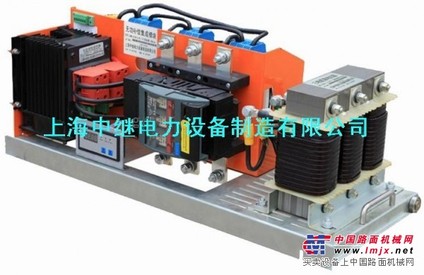

动态无功补偿及谐波治理模块是通过合理的结构设计和专业的散热设计将无功补偿及谐波治理组件与进口可控硅投切单元组合成模块形式，采用可控硅对滤波模块进行电压过零投入与电流过零切除，实现模块的动态投切（≤20ms）。模块主要由滤波电抗器、滤波补偿电容器、动态投切单元、刀熔开关、连接母排、导线、端子等元器件组成。补偿模块可方便组成各种需要的无功补偿及谐波治理装置，也可作为已安装的补偿装置的扩展模块。
◆使用场合
无功补偿滤波模块，适用各种型号柜体，积木式可直接安装使用，接线简单。
用于谐波污染严重的三相电网中无功功率的集中补偿。
适用于谐波污染的用电场所。
◆标准模块尺寸
710(L)*300(W)*305(H)适用柜体800*1000*2200（单位：mm）
910(L)*300(W)*305(H)适用柜体1000*1000*2200（单位：mm）
◆模块集成关键元件
1，电容器：中继电力专业生产的高性能、干式技术、低损耗、自愈式、长寿命滤波电容器，带过压力保护装置及自放电装置
2，电抗器，中继电力专业生产的高抗谐波能力，带温度监测保护，低损耗，全真空浸渍，低噪音长寿命。
3，投切开关：中继电力专业生产的特制超强型接触器或可控硅投切，运行稳定可靠。
