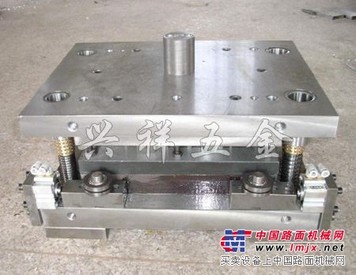

冲压模具所有的零件加工完成后，需要进行装配操作。装配时一定要严格按照规范，如果没有按要求装配，在试模时容易损坏模具，造成无法挽回的损失，具体操作要点如下： 　　1、冲压模具装配好后首先测量它的整体高度是否符合设计要求，如果有高低，应仔细查询原因。 　　2、导柱和导套的配合间隙应符合设计要求，各部位均匀一致。 　　3、导柱和导套转入上下凹凸模后，其轴心线须与凹凸模端面垂直，上下凹凸模端面平行。 　　4、模架装配好后，观察上模座沿导柱上下滑动是否顺畅。 　　5、模柄在装入上模座后其轴心线须与凸模端面垂直，其误差不应超过0.05mm。 　　6、导柱装好后正常情况下应该距离凹模模座下端面1-2mm，如果选择B导套，距离凸模模座上端面也应该是1-2mm. 　　7、凹凸模之间配合间隙均匀一致，符合设计要求。 　　8、顶料及卸料装置正确装配保证废料及冲压件不卡死在冲压模具内部。 　　9、完全装配好的冲压模具经过试模冲压，冲出的冲压件符合要求。http://www.btxingxiangwj.com/ 按以下原则选择冲压模具： 　　①对可以归入基本图形的轮廓，首先到冲模库中搜寻是否有与轮廓完全一致、可以用一个冲压动作冲出该轮廓的冲压模具。若有这种模具，将忽略在“选择冲压模具下”设定的冲压模具，直接使用搜寻到的冲压模具。 　　②对矩形轮廓，当长边大于或等于短边的1.5倍时，将自动搜寻是否有与矩形短边一致的方形冲压模具：对长圆槽或圆槽搜寻是否有槽宽一致的圆形冲压模具，若有则直接使用该冲模。经过以上两步仍未确定冲模时，则考虑用方形冲模或圆形冲模步冲直线或圆弧。 　　③先考虑在“选择冲压模具下”设定的冲模，对设定的方形模具分析待冲压的直线是否大于或等于冲模边长的1.5倍，圆形冲模冲压曲线内侧时分析待冲压的圆弧直径是否大于冲模直径。若是则使用设定的冲模。 　　④若设定的冲模不合适，系统将冲压模具库中从小到大搜寻方形或圆形冲模，使用满足待冲压的直线大于或等于冲模边长的1.5倍。http://www.btxingxiangwj.com/
