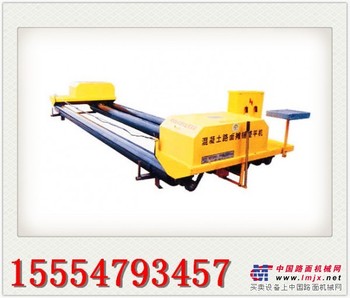

HZP型混凝土排式振捣机说明书

HZP型混凝土排式振捣机说明书

振捣机，HZP型振捣机，科工牌混凝土排式振捣机，济宁振捣机，科工振捣机价格，振捣机厂家

  本机型适用于公路、广场、机场道路、码头等水泥路面有快速振捣提高密实度优点.销售电话：15554793457

一 用途特性

  HZP型混凝土排式振捣机,该产品广泛用与各类公路、市政道路、广场、机场跑道等混凝土工程施工中的深层振捣以提高密实度.

 1、排式振捣机为自动行走设计、降低工人的劳动强度,提高施工效率.

 2、排式振捣机可实施对混凝土深层振捣提高密度.

 3、该设计可调整辊轮间的宽度,路面幅从3.5到8m任意调整,提高施工的适应性.

 4、该设计具有独特的排振杆自如升降系统,振捣深度可自如操作,转移工地时排振杆可提起.

二、主要技术参数

 1、机架 5500   mm     振捣厚度300mm   振捣宽度≤8m

 2、工作宽度    3－8m

 3、振捣厚度     300mm

 4、行走速度    1.2 m／min

 5、总功率       13KW

 6、外形尺寸    L×2100×1300mm

 7、振动棒深度:300mm

 8、行走电机总功率:4.4kw

 9、振动棒单机功率:1.1kw

10、排插提升器功率:2.2kw

11、行进速度:5.5m/min   振捣宽度≤8m     电机   铜线电机

三、设备的使用

 1、使用前的准备工作

  ①、检查电机电源线,接地线是否可靠.

  ②、检查各连接螺栓是否松动

  ③、检查电器控制系统是否灵敏可靠

  ④、检查所有润滑点如轴承链条销轴等处添加适量润滑油保证良好润滑

  ⑤、钢模板应支撑牢固,并保持其表面平整,在同一平面内.

  2、施工作业

  ①、将机器运至施工现场,四个行走辊放在模板上.

  ②、接通电源,先空载运行启动每一根振动棒使其运行正常.

  ③、缓慢降下排阵杆,使振动棒没入混凝土适当深度,然后启动行走系统,向前行走.工作时严禁后退     后退时应提起排振杆.

四、易损部件         安装部位

 三角带 A    4根    左右电机行走减速机

 三角带 A    2根      电机升降器减速机

 链条    12A-1  2条    行走减速机过桥链轮

 链条   12A-1  4条     行走轮链条

 轴承  P208   8个      行走辊轴承盒

 振动棒  50×1.5m  10个 排振
